Как сделать солнечные батареи своими руками: подробное руководство

Солнечная энергия – это возобновляемый и экологически чистый источник энергии, который становится все более популярным. Возможность самостоятельно создать солнечные батареи привлекает многих, кто стремится к энергонезависимости и снижению затрат на электроэнергию. В этой статье мы подробно рассмотрим, из чего можно сделать солнечные батареи своими руками, какие материалы и инструменты потребуются, а также пошаговую инструкцию по сборке и установке самодельной солнечной панели. Мы также обсудим преимущества и недостатки такого подхода, а также важные аспекты безопасности при работе с электричеством.

Содержание

Что такое солнечная батарея и как она работает?

Солнечная батарея, или фотоэлектрический элемент (ФЭЭ), преобразует энергию солнечного света непосредственно в электрическую энергию посредством фотоэлектрического эффекта. Этот эффект заключается в высвобождении электронов из материала под воздействием фотонов (частиц света). Освобожденные электроны создают электрический ток, который можно использовать для питания различных устройств.

Основными компонентами солнечной батареи являются полупроводниковые материалы, чаще всего кремний. Кремниевые пластины обрабатываются таким образом, чтобы создать p-n переход, который формирует электрическое поле. Когда свет попадает на этот переход, он генерирует электроны и дырки, которые разделяются электрическим полем, создавая электрический ток. Этот ток затем собирается с помощью металлических контактов и направляется во внешнюю цепь.

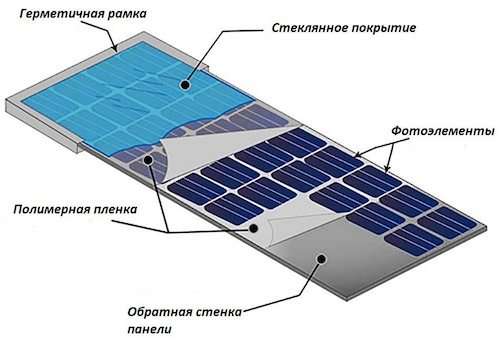

Основные компоненты солнечной батареи:

Полупроводниковый материал (кремний): Основа, где происходит преобразование света в электричество.
P-n переход: Создает электрическое поле для разделения зарядов.
Металлические контакты: Собирают электрический ток, генерируемый полупроводником.
Защитное покрытие: Защищает полупроводник от внешних воздействий.

Необходимые материалы и инструменты для создания солнечной батареи

Прежде чем приступить к созданию солнечной батареи своими руками, необходимо подготовить все необходимые материалы и инструменты. От правильного выбора компонентов зависит эффективность и долговечность вашей самодельной панели.

Материалы:

Солнечные элементы (фотоэлементы): Главный компонент, преобразующий солнечный свет в электричество. Доступны различные типы и размеры, наиболее распространены кремниевые элементы.
Подложка (основа): Материал, на который крепятся солнечные элементы. Это может быть стеклотекстолит, фанера или другой прочный и диэлектрический материал.
Защитное стекло (прозрачный пластик): Защищает солнечные элементы от воздействия окружающей среды (дождя, снега, града).
Герметик: Используется для герметизации панели и защиты от влаги.
Провода: Для соединения солнечных элементов между собой и подключения к внешней цепи.
Токопроводящая лента (флюс): Специальная лента для пайки солнечных элементов.
Диод Шоттки (блокировочный диод): Предотвращает разряд аккумулятора через солнечную панель в ночное время.
Клеммная коробка: Для удобного подключения проводов к солнечной панели.
Рама (корпус): Для защиты и крепления солнечной панели. Может быть изготовлена из алюминия, дерева или пластика.

Инструменты:

Паяльник: Для соединения солнечных элементов и проводов.
Оловоотсос (опционально): Для удаления излишков припоя.
Тестер (мультиметр): Для проверки напряжения и тока солнечной панели.
Ножницы или кусачки: Для резки проводов и токопроводящей ленты.
Линейка и карандаш: Для разметки подложки и расположения солнечных элементов.
Клеевой пистолет (опционально): Для фиксации солнечных элементов на подложке.
Защитные очки: Для защиты глаз при пайке и работе с инструментами.
Перчатки: Для защиты рук.

Выбор солнечных элементов

Солнечные элементы являются сердцем вашей самодельной солнечной панели. От их качества и характеристик зависит эффективность всей системы. Существует несколько типов солнечных элементов, каждый из которых имеет свои преимущества и недостатки.

Типы солнечных элементов:

Монокристаллические: Изготавливаются из одного кристалла кремния. Обладают высокой эффективностью (15-22%), но более дорогие.
Поликристаллические: Изготавливаются из нескольких кристаллов кремния. Имеют более низкую эффективность (13-18%), но дешевле монокристаллических.
Тонкопленочные: Изготавливаются путем нанесения тонкого слоя полупроводникового материала на подложку. Имеют низкую эффективность (7-13%), но гибкие и легкие.

Для создания самодельной солнечной панели наиболее часто используются монокристаллические и поликристаллические элементы. Монокристаллические элементы обеспечивают более высокую производительность, особенно в условиях низкой освещенности, но поликристаллические элементы более доступны по цене. При выборе солнечных элементов обратите внимание на их номинальное напряжение и ток, чтобы правильно рассчитать количество элементов, необходимых для достижения требуемых параметров солнечной панели.

Подготовка солнечных элементов

Перед пайкой солнечные элементы необходимо подготовить. Они очень хрупкие, поэтому обращаться с ними нужно крайне аккуратно.

Шаги подготовки:

Очистка: Протрите солнечные элементы мягкой тканью, чтобы удалить пыль и грязь.
Проверка: Визуально осмотрите элементы на наличие трещин и сколов. Поврежденные элементы использовать не рекомендуется.
Разметка: Определите порядок соединения элементов. Обычно они соединяются последовательно для увеличения напряжения или параллельно для увеличения тока.

При работе с солнечными элементами используйте перчатки, чтобы не оставлять на них отпечатки пальцев. Отпечатки пальцев могут снизить эффективность элементов.

Пайка солнечных элементов

Пайка – один из самых важных этапов создания солнечной батареи. От качества пайки зависит надежность и долговечность соединения между элементами.

Техника пайки:

Подготовка паяльника: Убедитесь, что паяльник достаточно нагрет. Температура паяльника должна быть около 350-400°C.
Нанесение флюса: Нанесите небольшое количество флюса на контактные площадки солнечных элементов. Флюс помогает улучшить адгезию припоя.
Пайка токопроводящей ленты: Приложите токопроводящую ленту к контактной площадке и нагрейте ее паяльником. Припой должен равномерно распределиться по всей поверхности ленты.
Соединение элементов: Соедините элементы между собой, накладывая токопроводящую ленту одного элемента на контактную площадку другого элемента. Нагрейте место соединения паяльником, чтобы припой расплавился и образовал прочное соединение.
Проверка: После пайки каждого соединения проверьте его на прочность. Соединение должно быть надежным и не должно отрываться при небольшом усилии.

При пайке солнечных элементов важно не перегревать их, так как это может привести к их повреждению. Используйте паяльник с регулировкой температуры и работайте быстро, чтобы минимизировать время нагрева. Также важно использовать качественный припой, который обеспечивает хорошее соединение и не окисляется со временем.

Сборка солнечной панели

После того как все солнечные элементы соединены между собой, можно приступать к сборке солнечной панели. Этот этап включает в себя крепление элементов на подложку, герметизацию и установку защитного стекла.

Шаги сборки:

Подготовка подложки: Очистите подложку от пыли и грязи. При необходимости обработайте ее антисептиком для защиты от грибка и плесени.
Разметка подложки: Разметьте подложку, чтобы правильно расположить солнечные элементы. Убедитесь, что между элементами достаточно места для компенсации теплового расширения.
Крепление элементов: Приклейте солнечные элементы к подложке с помощью клеевого пистолета или двустороннего скотча. Убедитесь, что элементы надежно закреплены и не смещаются.
Подключение проводов: Подключите провода к крайним элементам в цепочке. Используйте паяльник для надежного соединения проводов с токопроводящей лентой.
Установка диода Шоттки: Подключите диод Шоттки к положительному выводу солнечной панели. Диод Шоттки предотвращает разряд аккумулятора через солнечную панель в ночное время.
Герметизация: Заполните все щели между элементами и подложкой герметиком. Герметик должен быть устойчив к ультрафиолетовому излучению и перепадам температуры.
Установка защитного стекла: Установите защитное стекло поверх солнечных элементов. Зафиксируйте стекло с помощью герметика или специального крепежа.
Установка клеммной коробки: Установите клеммную коробку на задней стороне солнечной панели. Подключите провода от солнечных элементов к клеммной коробке.
Установка рамы: Установите солнечную панель в раму. Рама защищает панель от механических повреждений и облегчает ее установку.

При сборке солнечной панели важно обеспечить надежную герметизацию, чтобы защитить элементы от влаги и коррозии. Используйте качественный герметик и тщательно заполняйте все щели. Также важно правильно подключить диод Шоттки, чтобы предотвратить разряд аккумулятора.

Тестирование солнечной панели

После сборки солнечной панели необходимо ее протестировать, чтобы убедиться в ее работоспособности и соответствии заявленным характеристикам.

Шаги тестирования:

Подключение тестера: Подключите тестер (мультиметр) к клеммной коробке солнечной панели.
Измерение напряжения: Измерьте напряжение холостого хода (Voc) солнечной панели при ярком солнечном свете.
Измерение тока: Измерьте ток короткого замыкания (Isc) солнечной панели при ярком солнечном свете.
Расчет мощности: Рассчитайте мощность солнечной панели, умножив напряжение холостого хода на ток короткого замыкания (P = Voc * Isc).
Сравнение с заявленными характеристиками: Сравните измеренные значения с заявленными характеристиками солнечных элементов. Если измеренные значения значительно ниже заявленных, проверьте соединения и убедитесь, что все элементы работают правильно.

При тестировании солнечной панели важно проводить измерения при ярком солнечном свете, чтобы получить максимально точные результаты. Если у вас нет возможности провести измерения при солнечном свете, используйте мощную лампу накаливания. Также важно учитывать, что измеренные значения могут немного отличаться от заявленных характеристик из-за различных факторов, таких как температура и угол падения солнечного света.

Установка солнечной панели

После тестирования солнечную панель можно установить на крыше дома, на балконе или в другом месте, где она будет получать достаточно солнечного света.

Преимущества и недостатки создания солнечных батарей своими руками

Создание солнечных батарей своими руками имеет свои преимущества и недостатки. Прежде чем приступить к этому проекту, важно взвесить все «за» и «против».

Преимущества:

Экономия: Самодельные солнечные панели могут быть значительно дешевле покупных.
Индивидуализация: Вы можете создать солнечную панель нужного размера и мощности, чтобы удовлетворить свои конкретные потребности.
Обучение: Процесс создания солнечной панели своими руками позволяет получить ценные знания и навыки в области солнечной энергетики.
Экологичность: Использование солнечной энергии помогает снизить зависимость от ископаемого топлива и уменьшить выбросы парниковых газов.

Недостатки:

Эффективность: Самодельные солнечные панели обычно имеют более низкую эффективность, чем покупные.
Долговечность: Самодельные солнечные панели могут быть менее долговечными, чем покупные, из-за использования менее качественных материалов и несовершенной технологии сборки.
Трудоемкость: Процесс создания солнечной панели своими руками требует времени, усилий и определенных навыков.
Гарантия: На самодельные солнечные панели нет гарантии, поэтому в случае поломки вам придется ремонтировать их самостоятельно.

Безопасность при работе с электричеством

При работе с электричеством необходимо соблюдать все меры безопасности, чтобы избежать поражения электрическим током. Электрический ток может быть смертельно опасным.

Правила безопасности:

Отключайте питание: Перед началом любых работ с электрической проводкой отключайте питание в распределительном щитке.
Используйте диэлектрические инструменты: Используйте инструменты с изолированными ручками, чтобы предотвратить поражение электрическим током.
Не работайте во влажных условиях: Не работайте с электричеством во влажных условиях, так как вода является хорошим проводником электричества.
Используйте защитные средства: Используйте защитные очки, перчатки и другие средства защиты, чтобы предотвратить травмы.
Проверяйте проводку: Перед подключением солнечной панели к электрической сети убедитесь, что проводка находится в хорошем состоянии и соответствует требованиям безопасности.

Создание солнечной батареи своими руками – это интересный и полезный проект, который позволяет сэкономить деньги, получить новые знания и внести свой вклад в защиту окружающей среды. Несмотря на некоторые недостатки, такие как более низкая эффективность и долговечность по сравнению с покупными панелями, самодельные солнечные батареи могут быть отличным решением для небольших проектов и экспериментов. Важно тщательно подготовиться, выбрать качественные материалы и соблюдать все меры безопасности при работе с электричеством. Если вы готовы потратить время и усилия, то создание солнечной батареи своими руками может стать увлекательным и полезным опытом. Помните, что успех вашего предприятия во многом зависит от вашей аккуратности, внимания к деталям и соблюдения всех рекомендаций, изложенных в этой статье.

Эта статья предоставляет подробное руководство о том, как сделать солнечные батареи своими руками, начиная с выбора материалов и заканчивая установкой готовой панели. Теперь у вас есть вся необходимая информация, чтобы приступить к созданию собственной солнечной электростанции и наслаждаться экологически чистой энергией, произведенной вашими руками.
