Фланцы – это незаменимые элементы в трубопроводных системах, обеспечивающие надежное и герметичное соединение труб, арматуры и оборудования. Они играют критически важную роль в самых разнообразных отраслях промышленности, от нефтегазовой до пищевой. Правильный выбор фланца, соответствующего конкретным условиям эксплуатации, является залогом безопасности и долговечности всей системы. В этой статье мы подробно рассмотрим различные виды фланцев, их характеристики, области применения и критерии выбора.
Что такое фланец и зачем он нужен?
Фланец представляет собой диск или кольцо с отверстиями для болтов или шпилек, предназначенный для соединения двух элементов трубопровода. Он приваривается или прикрепляется к трубе, арматуре или оборудованию, позволяя соединять их между собой с помощью крепежных элементов. Основная функция фланца – обеспечение герметичного и разъемного соединения, что позволяет проводить монтаж, демонтаж, обслуживание и ремонт трубопроводных систем без необходимости резки или сварки труб.
Фланцевые соединения обладают рядом преимуществ:
- Простота монтажа и демонтажа: Соединение и разъединение труб занимает меньше времени, чем сварка.
- Возможность обслуживания и ремонта: Фланцы позволяют легко получить доступ к внутренним элементам трубопровода для проведения инспекции, чистки или замены.
- Гибкость: Фланцы позволяют соединять трубы из разных материалов и разных диаметров.
- Надежность: Правильно установленные фланцы обеспечивают высокую герметичность и устойчивость к давлению и температуре.

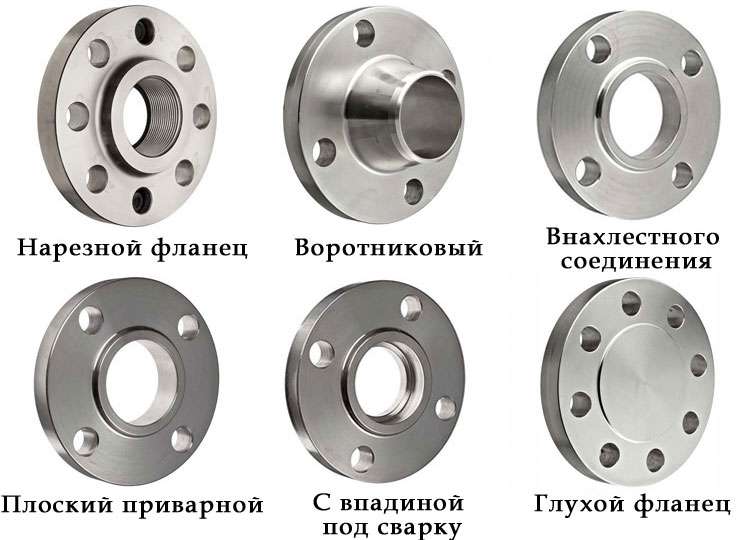

Основные типы фланцев
Существует множество различных типов фланцев, отличающихся по конструкции, способу крепления и материалу изготовления. Выбор конкретного типа фланца зависит от условий эксплуатации трубопровода, таких как давление, температура, тип транспортируемой среды и требования к герметичности.
1. Плоские приварные фланцы (Slip-On Flanges)
Плоские приварные фланцы, или фланцы на приварку, характеризуются тем, что надеваются на трубу и привариваются к ней двумя швами – внутренним и наружным. Они просты в монтаже и относительно недороги, что делает их популярным выбором для систем с низким давлением и температурой. Однако, они менее устойчивы к высоким нагрузкам, чем приварные встык.
Преимущества:
- Простота монтажа.
- Низкая стоимость.
- Меньшие требования к точности резки трубы.
Недостатки:
- Меньшая прочность по сравнению с приварными встык.
- Не рекомендуются для систем с высоким давлением и температурой.
2. Приварные встык фланцы (Weld Neck Flanges)
Приварные встык фланцы имеют коническую или цилиндрическую шейку, которая приваривается к трубе встык. Это обеспечивает прочное и надежное соединение, способное выдерживать высокие давления и температуры. Они часто используются в критически важных трубопроводах, таких как нефтегазовые магистрали и химические производства.
Преимущества:
- Высокая прочность и надежность.
- Устойчивость к высоким давлениям и температурам.
- Отличная герметичность.
Недостатки:
- Более сложный и дорогостоящий монтаж.
- Требуется высокая точность резки и подготовки трубы.
- Более высокая стоимость по сравнению с плоскими фланцами.
3. Резьбовые фланцы (Threaded Flanges)
Резьбовые фланцы имеют внутреннюю резьбу, которая навинчивается на трубу с наружной резьбой. Они используются в системах, где сварка нежелательна или невозможна, например, при работе с легковоспламеняющимися или взрывоопасными веществами. Однако, они не рекомендуются для систем с высоким давлением и температурой, так как резьбовое соединение может ослабнуть под воздействием вибраций и температурных колебаний.
Преимущества:
- Простота монтажа (не требуется сварка).
- Возможность использования в местах, где сварка запрещена.
Недостатки:
- Ограниченное применение (низкое давление и температура).
- Низкая устойчивость к вибрациям и температурным колебаниям.
- Возможность утечек.
4. Свободные фланцы (Lap Joint Flanges)
Свободные фланцы, или фланцы на отбортовке, используются в сочетании с отбортовкой трубы. Отбортовка – это специальный элемент, приваренный к трубе и имеющий фланец для соединения. Свободный фланец просто надевается на отбортовку и прижимается к ней болтами. Это позволяет вращать фланец для выравнивания отверстий под болты, что упрощает монтаж. Они часто используются в системах, требующих частой замены труб или проведения инспекций.
Преимущества:
- Упрощенный монтаж (возможность вращения фланца).
- Снижение затрат на монтаж и обслуживание.
- Уменьшение риска повреждения фланца при монтаже.
Недостатки:
- Требуется использование отбортовок.
- Более высокая стоимость комплекта (фланец + отбортовка).
- Ограниченное применение (не рекомендуется для систем с высоким давлением и температурой).
5. Глухие фланцы (Blind Flanges)
Глухие фланцы используются для заглушения концов труб, резервуаров или сосудов. Они не имеют центрального отверстия и полностью перекрывают поток жидкости или газа. Они применяются для временного или постоянного перекрытия трубопроводов, а также для создания заглушек на резервуарах и оборудовании.
Преимущества:
- Простота установки.
- Надежное перекрытие потока.
Недостатки:
- Не предназначены для соединения труб.
6. Фланцы с раструбом (Socket Weld Flanges)
Фланцы с раструбом имеют углубление, в которое вставляется труба и приваривается одним швом. Они используются в системах с небольшим диаметром труб и низким давлением. Они обеспечивают хорошее выравнивание трубы и простоту монтажа, но менее прочны, чем приварные встык фланцы.
Преимущества:
- Простота монтажа.
- Хорошее выравнивание трубы.
Недостатки:
- Меньшая прочность по сравнению с приварными встык.
- Не рекомендуются для систем с высоким давлением и температурой.
Материалы изготовления фланцев
Материал изготовления фланца должен соответствовать условиям эксплуатации трубопровода, включая давление, температуру, тип транспортируемой среды и требования к коррозионной стойкости. Наиболее распространенные материалы для изготовления фланцев:
- Углеродистая сталь: Используется для систем с неагрессивными средами и умеренными температурами. Обладает хорошей прочностью и доступной ценой.
- Нержавеющая сталь: Используется для систем с агрессивными средами, высокими и низкими температурами. Обладает высокой коррозионной стойкостью и долговечностью.
- Легированная сталь: Используется для систем, требующих высокой прочности и устойчивости к высоким температурам.
- Чугун: Используется для систем с низким давлением и неагрессивными средами. Обладает хорошей устойчивостью к коррозии, но хрупок и не подходит для высоких температур.
- Цветные металлы (медь, латунь, бронза): Используются для специальных применений, где требуется высокая коррозионная стойкость или электропроводность.
- Полимерные материалы (ПВХ, ПП, ПВДФ): Используются для систем с агрессивными средами, где требуется высокая химическая стойкость.
Выбор фланца: ключевые факторы
Правильный выбор фланца – это критически важный шаг для обеспечения безопасности и надежности трубопроводной системы. При выборе фланца необходимо учитывать следующие факторы:
1. Давление и температура
Фланец должен быть рассчитан на максимальное давление и температуру, которые будут возникать в трубопроводной системе. Производители указывают номинальное давление и температуру для каждого типа фланца. Важно выбирать фланец с запасом прочности, чтобы избежать разрушения или утечек.
2. Тип транспортируемой среды
Материал фланца должен быть устойчив к воздействию транспортируемой среды. Для агрессивных сред следует выбирать фланцы из нержавеющей стали, легированной стали или полимерных материалов. Для неагрессивных сред можно использовать фланцы из углеродистой стали.
3. Диаметр трубы
Фланец должен соответствовать диаметру трубы. Размеры фланцев стандартизированы, поэтому выбор не представляет сложности. Важно убедиться, что внутренний диаметр фланца соответствует наружному диаметру трубы.
4. Тип соединения
Тип соединения (приварной, резьбовой, свободный) выбирается в зависимости от условий эксплуатации и требований к монтажу. Приварные фланцы обеспечивают более прочное и надежное соединение, но требуют сварки. Резьбовые фланцы проще в монтаже, но не рекомендуются для систем с высоким давлением и температурой. Свободные фланцы упрощают монтаж и обслуживание.
5. Стандарты и нормы
Фланцы должны соответствовать действующим стандартам и нормам, таким как ANSI, ASME, DIN, EN, ГОСТ. Соответствие стандартам гарантирует качество и надежность фланца.
6. Стоимость
Стоимость фланца также является важным фактором при выборе. Необходимо найти оптимальное соотношение между ценой и качеством, учитывая все вышеперечисленные факторы.
Монтаж фланцев: основные правила
Правильный монтаж фланцев – это залог герметичности и долговечности соединения. При монтаже фланцев необходимо соблюдать следующие правила:
- Подготовка поверхности: Очистите поверхности фланцев и труб от грязи, ржавчины и окалины.
- Выравнивание: Убедитесь, что фланцы выровнены относительно друг друга. Используйте уровень или другие инструменты для контроля.
- Прокладка: Используйте прокладку, соответствующую типу фланца и транспортируемой среде. Прокладка должна быть чистой и без повреждений.
- Затяжка болтов: Затягивайте болты равномерно и постепенно, используя динамометрический ключ. Соблюдайте рекомендованный момент затяжки.
- Контроль герметичности: После затяжки болтов проверьте герметичность соединения. Используйте мыльный раствор или другие методы обнаружения утечек.
Применение фланцев в различных отраслях
Фланцы широко используются в различных отраслях промышленности, включая:
- Нефтегазовая промышленность: Транспортировка нефти и газа, нефтепереработка, бурение скважин.
- Химическая промышленность: Производство химических веществ, транспортировка агрессивных сред.
- Энергетика: Электростанции, тепловые сети, системы отопления и водоснабжения.
- Пищевая промышленность: Производство продуктов питания и напитков, транспортировка пищевых жидкостей.
- Водоснабжение и канализация: Транспортировка питьевой воды и сточных вод.
- Судостроение: Строительство и ремонт судов, системы трубопроводов на борту судов.
Современные тенденции в производстве фланцев
Современные тенденции в производстве фланцев направлены на повышение их надежности, долговечности и эффективности. К ним относятся:
- Использование новых материалов: Разработка и применение новых материалов с улучшенными характеристиками, таких как композитные материалы и высокопрочные сплавы.
- Совершенствование технологий производства: Использование современных технологий производства, таких как лазерная резка, 3D-печать и автоматизированная сварка.
- Разработка интеллектуальных фланцев: Создание фланцев со встроенными датчиками и системами мониторинга, позволяющими контролировать их состояние и обнаруживать утечки.
Фланцы – это важные компоненты трубопроводных систем, обеспечивающие надежное и герметичное соединение труб, арматуры и оборудования. Разнообразие видов фланцев позволяет подобрать оптимальное решение для конкретных условий эксплуатации. Правильный выбор материала, типа и размера фланца, а также соблюдение правил монтажа, являются залогом безопасности и долговечности трубопроводной системы. В будущем можно ожидать дальнейшего развития технологий производства фланцев и появления новых, более эффективных и надежных конструкций.
Описание:
В статье рассмотрены различные **виды фланцев для трубопроводов**, их особенности, применение и критерии выбора.
Дополнительные аспекты при выборе фланцев
Помимо основных факторов, упомянутых ранее, существуют дополнительные аспекты, которые следует учитывать при выборе фланцев. Эти нюансы могут существенно повлиять на долговечность, безопасность и эффективность трубопроводной системы.
1. Учет вибрации и динамических нагрузок
В системах, подверженных вибрации или динамическим нагрузкам, необходимо выбирать фланцы, способные выдерживать эти воздействия. Приварные встык фланцы обычно являются более предпочтительным вариантом, так как они обеспечивают более прочное соединение, чем резьбовые или плоские фланцы. Также следует обратить внимание на качество крепежных элементов и использовать контргайки или другие средства для предотвращения ослабления болтов.
2. Совместимость с существующей инфраструктурой
При замене или модернизации существующих трубопроводов важно учитывать совместимость новых фланцев с существующей инфраструктурой. Необходимо убедиться, что размеры, материалы и стандарты новых фланцев соответствуют старым. В противном случае могут возникнуть проблемы с монтажом и эксплуатацией.
3. Доступность и сроки поставки
При выборе фланцев следует учитывать их доступность и сроки поставки. Некоторые типы фланцев или фланцы из редких материалов могут быть недоступны или иметь длительные сроки поставки. Это может привести к задержкам в строительстве или ремонте трубопроводной системы. Рекомендуется заранее планировать закупки и выбирать фланцы, которые легко доступны на рынке.
4. Репутация производителя
При выборе фланцев следует отдавать предпочтение продукции известных и проверенных производителей. Репутация производителя является важным показателем качества и надежности фланцев. Известные производители обычно имеют строгий контроль качества и предоставляют гарантию на свою продукцию. Использование фланцев от ненадежных производителей может привести к авариям и убыткам.
5. Учет экологических требований
В некоторых случаях при выборе фланцев необходимо учитывать экологические требования. Например, при транспортировке опасных веществ следует выбирать фланцы с повышенной герметичностью и использовать специальные прокладки, предотвращающие утечки. Также следует учитывать возможность переработки или утилизации фланцев после окончания срока их службы.
Специальные типы фланцев
Помимо основных типов фланцев, существуют специальные типы, предназначенные для решения специфических задач. Рассмотрим некоторые из них.
1. Изолирующие фланцы
Изолирующие фланцы используются для предотвращения электрохимической коррозии в трубопроводах. Они состоят из двух металлических фланцев, разделенных изолирующей прокладкой и изолирующими втулками на болтах. Это позволяет предотвратить прохождение электрического тока между трубами и снизить риск коррозии.
2. Смотровые фланцы
Смотровые фланцы используются для визуального контроля потока жидкости или газа в трубопроводах. Они имеют прозрачное окно, через которое можно наблюдать за состоянием среды. Смотровые фланцы часто используются в пищевой, химической и фармацевтической промышленности.
3. Овальные фланцы
Овальные фланцы используются в случаях, когда пространство для установки фланца ограничено. Они имеют овальную форму, что позволяет уменьшить габаритные размеры соединения. Овальные фланцы часто используются в судостроении и машиностроении.
4. Быстросъемные фланцы
Быстросъемные фланцы используются для быстрого соединения и разъединения труб. Они имеют специальную конструкцию, позволяющую выполнять соединение без использования болтов. Быстросъемные фланцы часто используются в системах, требующих частой сборки и разборки.
Прокладки для фланцевых соединений
Прокладка является важным элементом фланцевого соединения, обеспечивающим герметичность. Выбор прокладки зависит от типа фланца, давления, температуры и типа транспортируемой среды. Рассмотрим основные типы прокладок.
1. Неметаллические прокладки
Неметаллические прокладки изготавливаются из различных материалов, таких как резина, паронит, фторопласт и другие. Они используются для систем с низким давлением и температурой. Неметаллические прокладки легко устанавливаются и обеспечивают хорошую герметичность.
2. Металлические прокладки
Металлические прокладки изготавливаются из различных металлов, таких как сталь, медь, алюминий и другие. Они используются для систем с высоким давлением и температурой. Металлические прокладки обеспечивают высокую герметичность и устойчивость к агрессивным средам.
3. Комбинированные прокладки
Комбинированные прокладки изготавливаются из комбинации металлических и неметаллических материалов. Они сочетают в себе преимущества обоих типов прокладок. Комбинированные прокладки используются для систем с переменными условиями эксплуатации.
4. Спирально-навитые прокладки
Спирально-навитые прокладки изготавливаются из чередующихся слоев металла и наполнителя. Они обладают высокой упругостью и герметичностью. Спирально-навитые прокладки используются для систем с высоким давлением и температурой, а также для систем с вибрацией и динамическими нагрузками.
Техническое обслуживание фланцевых соединений
Регулярное техническое обслуживание фланцевых соединений является важным условием для обеспечения их надежной и безопасной работы. Техническое обслуживание включает в себя следующие мероприятия:
- Визуальный осмотр: Регулярный визуальный осмотр фланцевых соединений для выявления признаков коррозии, утечек, повреждений или ослабления болтов.
- Подтяжка болтов: Периодическая подтяжка болтов с использованием динамометрического ключа для поддержания необходимого усилия затяжки.
- Замена прокладок: Своевременная замена прокладок при обнаружении признаков износа или повреждения.
- Очистка поверхности: Очистка поверхности фланцев и болтов от грязи, ржавчины и других загрязнений.
- Проверка герметичности: Проверка герметичности фланцевых соединений с использованием мыльного раствора или других методов обнаружения утечек.
Перспективы развития фланцевых соединений
В будущем можно ожидать дальнейшего развития фланцевых соединений, направленного на повышение их надежности, долговечности, эффективности и экологической безопасности. К основным направлениям развития относятся:
- Разработка новых материалов: Создание новых материалов с улучшенными характеристиками, таких как высокопрочные сплавы, композитные материалы и наноматериалы.
- Совершенствование конструкций: Разработка новых конструкций фланцев, обеспечивающих более высокую герметичность, прочность и устойчивость к различным воздействиям.
- Применение цифровых технологий: Использование цифровых технологий для проектирования, моделирования, производства и контроля качества фланцев.
- Разработка интеллектуальных фланцев: Создание фланцев со встроенными датчиками и системами мониторинга, позволяющими контролировать их состояние и обнаруживать утечки в режиме реального времени.
- Развитие технологий утилизации: Разработка технологий утилизации фланцев после окончания срока их службы, направленных на снижение негативного воздействия на окружающую среду.
Выбор подходящего типа фланца, соответствующего конкретным условиям эксплуатации, является сложной задачей, требующей учета множества факторов. Внимательное отношение к деталям и соблюдение правил монтажа и технического обслуживания позволяют обеспечить надежную и безопасную работу трубопроводной системы. Постоянное развитие технологий и материалов открывает новые возможности для создания более эффективных и долговечных фланцевых соединений. Необходимо следить за новыми тенденциями и применять их на практике для повышения надежности и безопасности трубопроводных систем. Использование качественных фланцев и своевременное обслуживание поможет избежать аварий и убытков.
Описание:
В статье рассмотрены важные аспекты выбора и обслуживания **видов фланцев для трубопроводов**, включая специальные типы и перспективы развития.
Практические примеры применения различных типов фланцев
Чтобы лучше понять, как правильно выбирать фланцы, рассмотрим несколько практических примеров применения различных типов фланцев в разных отраслях промышленности.
1. Нефтегазовая промышленность: магистральный трубопровод
В магистральных трубопроводах, предназначенных для транспортировки нефти и газа на большие расстояния, используются приварные встык фланцы из высокопрочной легированной стали. Эти фланцы обеспечивают высокую надежность и герметичность соединения, необходимые для работы под высоким давлением и при значительных перепадах температур. Для обеспечения дополнительной защиты от коррозии фланцы могут быть покрыты специальными антикоррозионными составами.
2. Химическая промышленность: реактор с агрессивной средой
В химических реакторах, где происходит взаимодействие агрессивных веществ, используются фланцы из нержавеющей стали или специальных сплавов, устойчивых к коррозии. Для обеспечения герметичности используются прокладки из фторопласта или других химически стойких материалов. Также могут применяться изолирующие фланцы для предотвращения электрохимической коррозии.
3. Пищевая промышленность: система транспортировки молока
В системах транспортировки молока и других пищевых продуктов используются фланцы из нержавеющей стали с полированной поверхностью. Это необходимо для обеспечения гигиеничности и предотвращения размножения бактерий. Для соединения труб используются быстросъемные фланцы, которые позволяют быстро и легко разбирать и собирать систему для очистки и дезинфекции.
4. Энергетика: паропровод на электростанции
В паропроводах на электростанциях используются приварные встык фланцы из жаропрочной стали. Эти фланцы должны выдерживать высокие температуры и давления пара. Для обеспечения герметичности используются металлические прокладки или спирально-навитые прокладки.
5. Водоснабжение: система распределения питьевой воды
В системах распределения питьевой воды используются фланцы из чугуна или углеродистой стали с антикоррозионным покрытием. Для соединения труб используются плоские приварные фланцы или резьбовые фланцы. Важно, чтобы материалы фланцев не выделяли вредные вещества в питьевую воду.
Ошибки при выборе и монтаже фланцев
Неправильный выбор или монтаж фланцев может привести к серьезным последствиям, таким как утечки, поломки и даже аварии. Рассмотрим наиболее распространенные ошибки, которые следует избегать.
- Неправильный выбор материала: Использование фланцев из неподходящего материала для конкретной среды может привести к коррозии и разрушению.
- Неправильный выбор типа фланца: Использование фланца, не рассчитанного на рабочее давление и температуру, может привести к его разрушению.
- Неправильный выбор прокладки: Использование прокладки из неподходящего материала может привести к утечкам.
- Неправильная затяжка болтов: Неравномерная или недостаточная затяжка болтов может привести к утечкам.
- Использование поврежденных фланцев: Использование фланцев с трещинами, сколами или другими повреждениями может привести к их разрушению.
- Отсутствие выравнивания: Неправильное выравнивание фланцев может привести к перекосу и утечкам.
- Неправильная подготовка поверхности: Недостаточная очистка поверхности фланцев и труб может привести к плохой герметичности соединения.
Современные методы контроля качества фланцев
Для обеспечения высокого качества и надежности фланцев используются различные методы контроля качества, как на этапе производства, так и при эксплуатации.
- Визуальный контроль: Осмотр фланцев на наличие дефектов, таких как трещины, сколы, царапины и другие повреждения.
- Ультразвуковой контроль: Использование ультразвука для выявления внутренних дефектов, таких как поры, трещины и включения.
- Рентгеновский контроль: Использование рентгеновского излучения для выявления внутренних дефектов.
- Магнитопорошковый контроль: Использование магнитного поля и порошка для выявления поверхностных дефектов.
- Капиллярный контроль: Использование проникающих жидкостей для выявления поверхностных дефектов.
- Гидравлические испытания: Испытание фланцев под давлением для проверки их герметичности и прочности.
- Химический анализ: Анализ химического состава материала фланца для подтверждения его соответствия требованиям стандартов.
Будущее фланцевых соединений: новые технологии и материалы
В будущем можно ожидать появления новых технологий и материалов, которые позволят создавать более надежные, долговечные и эффективные фланцевые соединения. К этим технологиям и материалам относятся:
- 3D-печать фланцев: Использование 3D-печати для создания фланцев сложной формы из различных материалов.
- Композитные материалы: Использование композитных материалов для создания легких и прочных фланцев, устойчивых к коррозии.
- Наноматериалы: Использование наноматериалов для создания фланцев с улучшенными характеристиками, такими как повышенная прочность, износостойкость и коррозионная стойкость.
- Интеллектуальные фланцы с датчиками: Разработка фланцев, оснащенных датчиками, которые позволяют контролировать их состояние в режиме реального времени и предотвращать аварии.
Выбор правильного типа фланца – это инвестиция в безопасность и надежность трубопроводной системы. Не стоит экономить на качестве фланцев, так как это может привести к серьезным последствиям. Регулярное техническое обслуживание и контроль качества фланцевых соединений позволяют предотвратить аварии и продлить срок их службы. Будущее фланцевых соединений связано с развитием новых технологий и материалов, которые сделают их еще более надежными, эффективными и экологически безопасными. Соблюдение всех рекомендаций и правил позволит создать долговечную и безопасную систему.
Описание:
Практические примеры и ошибки при выборе **видов фланцев для трубопроводов**, методы контроля качества и перспективы развития.
