Выбор крана для трубопровода – задача, требующая внимательного подхода. От правильного выбора зависит надежность и безопасность всей системы. Разнообразие видов кранов, представленных на рынке, может сбить с толку неподготовленного человека. Поэтому важно разобраться в схемах подключения, типах кранов и особенностях их применения, чтобы сделать оптимальный выбор для конкретной задачи.
Основные виды кранов для трубопроводов
Существует несколько основных видов кранов, каждый из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные типы:
- Шаровые краны: Отличаются простотой конструкции, высокой герметичностью и надежностью.
- Задвижки: Используются в основном для перекрытия потока в трубопроводах большого диаметра.
- Вентили: Позволяют регулировать поток жидкости или газа, но имеют большее гидравлическое сопротивление, чем шаровые краны.
- Дисковые затворы: Применяются в системах, где важна компактность и малый вес.
- Обратные клапаны: Предназначены для предотвращения обратного потока среды.

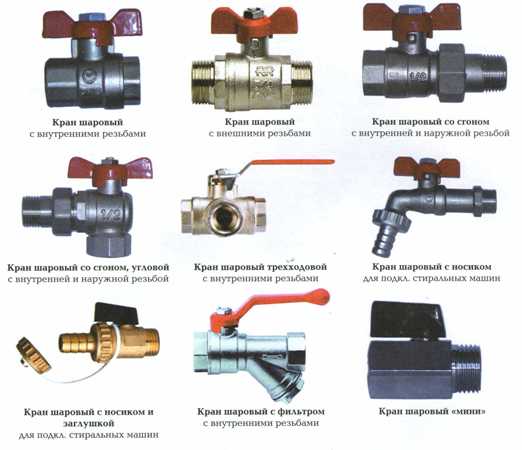

Шаровые краны: Простота и надежность
Шаровые краны получили широкое распространение благодаря своей простоте конструкции и высокой надежности. Основным элементом является шар с отверстием, который поворачивается вокруг своей оси. В открытом положении отверстие шара совпадает с проходным сечением трубопровода, обеспечивая минимальное гидравлическое сопротивление. В закрытом положении шар перекрывает поток среды.
Шаровые краны изготавливаются из различных материалов, таких как латунь, сталь, нержавеющая сталь, полипропилен и другие. Выбор материала зависит от типа транспортируемой среды и условий эксплуатации.
Задвижки: Для больших диаметров
Задвижки – это запорная арматура, в которой запирающий элемент перемещается перпендикулярно потоку среды. Они используются в основном для перекрытия потока в трубопроводах большого диаметра, где требуется высокая пропускная способность. Задвижки могут быть клиновыми, параллельными и шиберными. Клиновые задвижки обеспечивают более плотное прилегание запирающего элемента к седлу, что гарантирует высокую герметичность.
Недостатком задвижек является их относительно медленное открытие и закрытие, а также возможность гидроударов в системе.
Вентили: Регулировка потока
Вентили (или клапаны) – это запорно-регулирующая арматура, в которой запирающий элемент перемещается параллельно потоку среды. Вентили позволяют регулировать поток жидкости или газа, изменяя степень открытия проходного сечения. Они имеют большее гидравлическое сопротивление, чем шаровые краны и задвижки, поэтому их не рекомендуется использовать в системах с высоким расходом среды.
Вентили широко используются в системах отопления, водоснабжения и других инженерных сетях, где требуется точная регулировка потока.
Дисковые затворы: Компактность и малый вес
Дисковые затворы – это запорная арматура, в которой запирающий элемент имеет форму диска, поворачивающегося вокруг своей оси. Они отличаются компактностью, малым весом и простотой конструкции. Дисковые затворы применяются в системах, где важна экономия пространства и снижение нагрузки на трубопровод.
Дисковые затворы могут быть поворотными, осевыми и эксцентриковыми. Поворотные затворы наиболее распространены и используются в различных отраслях промышленности.
Обратные клапаны: Защита от обратного потока
Обратные клапаны – это защитная арматура, предназначенная для предотвращения обратного потока среды в трубопроводе. Они автоматически закрываются при изменении направления потока, защищая оборудование и систему от повреждений. Обратные клапаны могут быть подъемными, поворотными и шаровыми.
Обратные клапаны широко используются в системах водоснабжения, отопления, канализации и других инженерных сетях, где необходимо обеспечить однонаправленное движение среды.
Схема подключения кранов к трубопроводу
Схема подключения крана к трубопроводу зависит от типа крана, диаметра трубы и способа соединения. Наиболее распространенные способы соединения кранов с трубопроводом – это резьбовое, фланцевое и сварное. Резьбовое соединение используется для труб небольшого диаметра, фланцевое – для труб среднего и большого диаметра, а сварное – для труб, работающих под высоким давлением или при высоких температурах.
Резьбовое соединение
Резьбовое соединение является наиболее простым и распространенным способом подключения кранов к трубопроводу. Оно осуществляется с помощью резьбы, нарезанной на концах трубы и крана. Для герметизации соединения используется уплотнительный материал, такой как лента ФУМ или сантехнический лен.
Резьбовое соединение подходит для труб небольшого диаметра, работающих под невысоким давлением. Оно не рекомендуется использовать для труб, подверженных вибрации или температурным перепадам.
Фланцевое соединение
Фланцевое соединение – это более надежный и прочный способ подключения кранов к трубопроводу, особенно для труб большого диаметра. Оно осуществляется с помощью фланцев, приваренных к концам трубы и крана. Фланцы соединяются между собой болтами и гайками, а для герметизации соединения используется прокладка.
Фланцевое соединение позволяет легко демонтировать кран для обслуживания или замены. Оно подходит для труб, работающих под высоким давлением или при высоких температурах.
Сварное соединение
Сварное соединение – это наиболее прочный и герметичный способ подключения кранов к трубопроводу. Оно осуществляется путем сварки крана непосредственно к трубе. Сварное соединение не требует использования дополнительных деталей, таких как фланцы или резьбовые соединения.
Сварное соединение рекомендуется использовать для труб, работающих под экстремальными условиями, такими как высокое давление, высокая температура или агрессивная среда. Оно требует высокой квалификации сварщика и специального оборудования.
Выбор крана для трубопровода: Основные критерии
При выборе крана для трубопровода необходимо учитывать следующие факторы:
- Тип транспортируемой среды: Материал крана должен быть устойчив к воздействию транспортируемой среды.
- Рабочее давление и температура: Кран должен выдерживать рабочее давление и температуру в системе.
- Диаметр трубопровода: Диаметр крана должен соответствовать диаметру трубопровода.
- Способ соединения: Выбор способа соединения зависит от диаметра трубы, рабочего давления и условий эксплуатации.
- Условия эксплуатации: Необходимо учитывать условия эксплуатации, такие как вибрация, температурные перепады, агрессивная среда и т.д.
Материал крана
Материал крана должен быть устойчив к воздействию транспортируемой среды, чтобы избежать коррозии и разрушения. Для воды обычно используются латунные или полипропиленовые краны. Для агрессивных сред, таких как кислоты и щелочи, используются краны из нержавеющей стали или специальных полимеров.
Важно учитывать химический состав транспортируемой среды и выбирать материал крана, который не будет вступать с ней в реакцию.
Рабочее давление и температура
Кран должен выдерживать рабочее давление и температуру в системе. Рабочее давление – это максимальное давление, которое может возникнуть в трубопроводе. Рабочая температура – это максимальная температура транспортируемой среды.
На корпусе крана обычно указывается его рабочее давление и температура. Не рекомендуется использовать краны, рассчитанные на меньшее давление или температуру, чем требуется в системе.
Диаметр трубопровода
Диаметр крана должен соответствовать диаметру трубопровода, чтобы обеспечить нормальную пропускную способность системы. Если диаметр крана меньше диаметра трубопровода, это может привести к увеличению гидравлического сопротивления и снижению расхода среды.
При выборе крана необходимо учитывать внутренний диаметр трубы, а не только ее наружный диаметр.
Способ соединения
Выбор способа соединения зависит от диаметра трубы, рабочего давления и условий эксплуатации. Резьбовое соединение используется для труб небольшого диаметра, фланцевое – для труб среднего и большого диаметра, а сварное – для труб, работающих под высоким давлением или при высоких температурах.
Важно выбирать способ соединения, который обеспечит надежное и герметичное соединение крана с трубопроводом.
Условия эксплуатации
При выборе крана необходимо учитывать условия эксплуатации, такие как вибрация, температурные перепады, агрессивная среда и т.д. Для труб, подверженных вибрации, рекомендуется использовать краны с усиленной конструкцией. Для труб, работающих при высоких температурах, используются краны из термостойких материалов. Для труб, транспортирующих агрессивные среды, используются краны из коррозионностойких материалов.
Важно учитывать все факторы, которые могут повлиять на работу крана, и выбирать кран, который будет надежно работать в данных условиях.
Монтаж крана на трубопровод
Монтаж крана на трубопровод требует соблюдения определенных правил и рекомендаций. Перед монтажом необходимо убедиться в отсутствии давления в трубопроводе и подготовить поверхность трубы. При резьбовом соединении необходимо намотать уплотнительный материал на резьбу. При фланцевом соединении необходимо установить прокладку между фланцами. При сварном соединении необходимо выполнить качественный сварной шов.
Подготовка поверхности трубы
Перед монтажом крана необходимо очистить поверхность трубы от грязи, ржавчины и других загрязнений. Для этого можно использовать щетку, наждачную бумагу или специальные растворители. Если на трубе есть следы коррозии, их необходимо удалить и обработать поверхность антикоррозийным составом.
Чистая и подготовленная поверхность трубы обеспечит надежное и герметичное соединение крана.
Намотка уплотнительного материала
При резьбовом соединении необходимо намотать уплотнительный материал на резьбу крана или трубы. В качестве уплотнительного материала можно использовать ленту ФУМ, сантехнический лен или другие специальные уплотнительные материалы.
Уплотнительный материал должен быть намотан равномерно и плотно, чтобы обеспечить герметичность соединения.
Установка прокладки
При фланцевом соединении необходимо установить прокладку между фланцами крана и трубы. Прокладка должна быть изготовлена из материала, устойчивого к воздействию транспортируемой среды. Размер прокладки должен соответствовать размеру фланца.
Прокладка должна быть установлена ровно и без перекосов, чтобы обеспечить герметичность соединения.
Выполнение сварного шва
При сварном соединении необходимо выполнить качественный сварной шов, который обеспечит прочное и герметичное соединение крана с трубой. Сварку должен выполнять квалифицированный сварщик, имеющий опыт работы с данным типом труб и кранов.
После сварки необходимо проверить сварной шов на герметичность и прочность.
Рекомендации по эксплуатации кранов
Для обеспечения долговечной и надежной работы кранов необходимо соблюдать следующие рекомендации по эксплуатации:
- Регулярно проводить осмотр кранов на предмет утечек и повреждений.
- Своевременно устранять любые обнаруженные дефекты.
- Не превышать рабочее давление и температуру, указанные на корпусе крана.
- Не использовать краны для регулирования потока, если они не предназначены для этого.
- При длительном простое крана рекомендуется периодически открывать и закрывать его для предотвращения заклинивания.
Регулярный осмотр
Регулярный осмотр кранов позволяет своевременно выявлять утечки, повреждения и другие дефекты. Осмотр необходимо проводить не реже одного раза в месяц, а при интенсивной эксплуатации – чаще.
При осмотре необходимо обращать внимание на состояние корпуса крана, резьбовых соединений, фланцев и уплотнений.
Своевременное устранение дефектов
Любые обнаруженные дефекты необходимо устранять своевременно, чтобы избежать дальнейшего повреждения крана и системы. Небольшие утечки можно устранить путем подтяжки резьбовых соединений или замены уплотнений. Более серьезные дефекты требуют замены крана.
Не рекомендуется эксплуатировать краны с дефектами, так как это может привести к аварии.
Соблюдение рабочего давления и температуры
Нельзя превышать рабочее давление и температуру, указанные на корпусе крана. Превышение допустимого давления или температуры может привести к разрушению крана и аварии.
При эксплуатации крана необходимо контролировать давление и температуру в системе.
Использование кранов по назначению
Нельзя использовать краны для регулирования потока, если они не предназначены для этого. Регулировка потока с помощью запорных кранов может привести к их быстрому износу и выходу из строя.
Для регулирования потока необходимо использовать специальные регулирующие краны или вентили.
Предотвращение заклинивания
При длительном простое крана рекомендуется периодически открывать и закрывать его для предотвращения заклинивания. Заклинивание может произойти из-за образования отложений или коррозии внутри крана.
Регулярное открытие и закрытие крана позволит сохранить его работоспособность.
Правильный выбор и монтаж кранов для трубопроводов, а также соблюдение рекомендаций по эксплуатации, гарантируют надежную и безопасную работу системы. Игнорирование этих рекомендаций может привести к серьезным авариям и финансовым потерям. Поэтому, уделите особое внимание этим аспектам. Важно помнить, что качество кранов и профессионализм монтажа – это инвестиции в долгосрочную и бесперебойную работу всей системы. Выбирайте проверенных производителей и обращайтесь к квалифицированным специалистам.
Выбор и монтаж кранов – важный этап создания надежной и безопасной системы трубопроводов. Понимание основных видов кранов, схем подключения и критериев выбора поможет вам сделать правильный выбор. Соблюдение рекомендаций по монтажу и эксплуатации обеспечит долговечную и бесперебойную работу системы.
