Трехходовой кран для трубопроводов: назначение, принцип работы и виды

Кран трехходовой, предназначенный для трубопроводов, является важным элементом в различных инженерных системах. Его основная функция заключается в регулировании потока рабочей среды, позволяя перенаправлять его между тремя различными направлениями. Благодаря своей универсальности и надежности, трехходовые краны находят широкое применение в системах отопления, водоснабжения, а также в промышленных установках, где требуется точное управление потоками жидкостей или газов. Правильный выбор и установка трехходового крана обеспечивает оптимальную работу всей системы и предотвращает возникновение аварийных ситуаций.

Назначение и принцип работы трехходового крана

Трехходовой кран – это вид запорно-регулирующей арматуры, предназначенный для изменения направления потока рабочей среды в трубопроводе. Он имеет три патрубка (вход и два выхода) и запорный элемент, который может поворачиваться, перенаправляя поток из одного патрубка в другой или одновременно в оба. Это позволяет смешивать потоки, разделять их или полностью перекрывать один из выходов.

Основные функции трехходового крана:

• Смешивание потоков: Кран позволяет смешивать две разные среды (например, горячую и холодную воду) в заданных пропорциях.
• Разделение потока: Один входящий поток может быть разделен на два исходящих.
• Переключение потока: Направление потока переключается между двумя выходными патрубками.
• Регулирование расхода: Возможность частичного открытия или закрытия выходных патрубков позволяет регулировать расход рабочей среды.

Принцип работы трехходового крана основан на повороте запорного элемента (шара, конуса или диска) внутри корпуса. Поворот запорного элемента обеспечивает открытие или закрытие одного или нескольких проходных отверстий, тем самым направляя поток жидкости или газа по нужному пути. Управление краном может осуществляться вручную (рукояткой) или с помощью электропривода или пневмопривода, что позволяет автоматизировать процесс управления.

Виды трехходовых кранов

Существует несколько классификаций трехходовых кранов, основанных на различных критериях, таких как конструкция запорного элемента, материал корпуса, тип присоединения и способ управления. Выбор конкретного типа крана зависит от условий эксплуатации, требований к герметичности и надежности, а также от характеристик рабочей среды.

Классификация по конструкции запорного элемента:

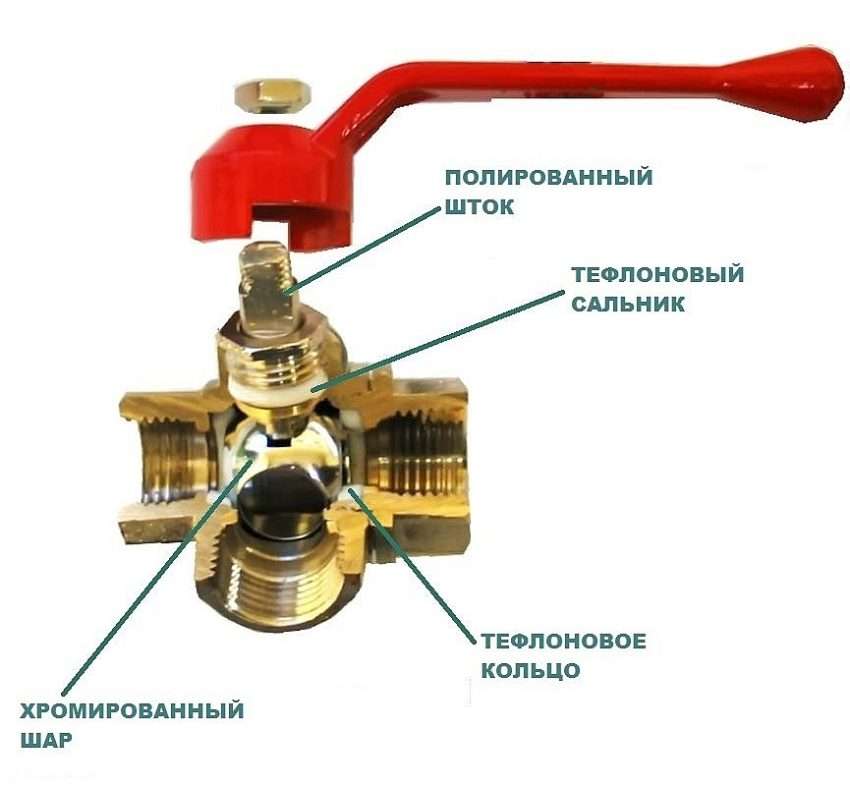

• Шаровые трехходовые краны: В качестве запорного элемента используется шар с отверстием. Отличаются высокой герметичностью, простотой конструкции и надежностью. Широко применяются в системах водоснабжения, отопления и в промышленности.
• Конусные трехходовые краны: Запорным элементом является конус. Обеспечивают плавное регулирование потока, но менее герметичны, чем шаровые краны. Часто используются в химической промышленности.
• Дисковые трехходовые краны: В качестве запорного элемента используется диск. Обеспечивают хорошую пропускную способность и применяются в системах с большими диаметрами трубопроводов.

Классификация по материалу корпуса:

• Латунные трехходовые краны: Устойчивы к коррозии, широко используются в системах водоснабжения и отопления.
• Стальные трехходовые краны: Обладают высокой прочностью и термостойкостью, применяются в промышленных системах с высокими давлениями и температурами.
• Нержавеющие трехходовые краны: Устойчивы к агрессивным средам, используются в химической, пищевой и фармацевтической промышленности.
• Чугунные трехходовые краны: Прочные и долговечные, применяются в системах с большими диаметрами трубопроводов.
• Пластиковые трехходовые краны: Легкие и устойчивые к коррозии, используются в системах водоснабжения и орошения.

Классификация по типу присоединения:

• Резьбовые трехходовые краны: Присоединяются к трубопроводу с помощью резьбового соединения. Просты в монтаже и демонтаже, применяются в системах с небольшими диаметрами труб.
• Фланцевые трехходовые краны: Присоединяются к трубопроводу с помощью фланцев. Обеспечивают надежное и герметичное соединение, применяются в системах с большими диаметрами труб и высоким давлением.
• Сварные трехходовые краны: Присоединяются к трубопроводу с помощью сварки. Обеспечивают наиболее прочное и герметичное соединение, применяются в системах, где требуется высокая надежность.
• Муфтовые трехходовые краны: Используются для соединения труб одинакового диаметра с помощью муфт.

Классификация по способу управления:

• Ручные трехходовые краны: Управляются вручную с помощью рукоятки или рычага. Просты в эксплуатации и не требуют внешнего источника питания.
• Электрические трехходовые краны: Управляются с помощью электропривода. Позволяют автоматизировать процесс управления и интегрировать кран в систему автоматического управления технологическими процессами (АСУ ТП).
• Пневматические трехходовые краны: Управляются с помощью пневмопривода. Применяются в системах, где требуется быстрое и точное управление, а также во взрывоопасных средах.

Критерии выбора трехходового крана

Выбор трехходового крана – ответственная задача, требующая учета множества факторов. Неправильный выбор может привести к сбоям в работе системы, протечкам и другим нежелательным последствиям. При выборе крана необходимо учитывать следующие критерии:

1. Тип рабочей среды

Необходимо учитывать химические и физические свойства рабочей среды (жидкость, газ, пар, агрессивные вещества). Материал корпуса крана должен быть устойчив к воздействию рабочей среды, чтобы избежать коррозии и разрушения. Также необходимо учитывать температуру и давление рабочей среды.

2. Диаметр трубопровода

Диаметр крана должен соответствовать диаметру трубопровода. Использование крана с меньшим диаметром приведет к уменьшению пропускной способности системы и увеличению гидравлического сопротивления. Использование крана с большим диаметром может привести к нестабильной работе системы.

3. Рабочее давление и температура

Кран должен быть рассчитан на рабочее давление и температуру в системе. Превышение допустимых значений приведет к разрушению крана и аварийной ситуации. Необходимо учитывать максимальное и минимальное значение давления и температуры.

4. Тип присоединения

Тип присоединения крана должен соответствовать типу присоединения трубопровода. Неправильный тип присоединения усложнит монтаж и может привести к протечкам. Необходимо учитывать диаметр и тип резьбы (для резьбовых кранов) или диаметр и стандарт фланцев (для фланцевых кранов).

5. Способ управления

Способ управления краном должен соответствовать требованиям к автоматизации системы. Для ручного управления достаточно ручного крана. Для автоматического управления необходим электрический или пневматический кран с соответствующим приводом. Необходимо учитывать наличие электропитания или сжатого воздуха.

6. Требования к герметичности

Требования к герметичности крана зависят от типа рабочей среды и условий эксплуатации. Для систем, где недопустимы протечки (например, в химической промышленности), необходимо выбирать краны с высокой герметичностью (шаровые краны). Для систем, где допустимы небольшие протечки (например, в системах отопления), можно использовать конусные краны.

7. Производитель

Выбор производителя – важный фактор, влияющий на надежность и долговечность крана. Рекомендуется выбирать краны известных производителей, имеющих хорошую репутацию и предоставляющих гарантийное обслуживание. Не стоит экономить на качестве, так как это может привести к большим затратам в будущем.

8. Условия эксплуатации

Необходимо учитывать условия эксплуатации крана, такие как влажность, температура окружающей среды, наличие вибраций и агрессивных веществ. Для эксплуатации в сложных условиях необходимо выбирать краны с соответствующей защитой корпуса и привода.

Монтаж трехходового крана

Правильный монтаж трехходового крана – залог его надежной и долговечной работы. Монтаж крана должен выполняться квалифицированным персоналом с соблюдением всех требований и норм безопасности. Перед монтажом необходимо убедиться в отсутствии дефектов на корпусе крана и в наличии всех необходимых комплектующих.

Этапы монтажа трехходового крана:

1. Подготовка трубопровода: Трубопровод должен быть очищен от загрязнений и окалины. Концы труб должны быть ровно обрезаны и зачищены.
2. Установка уплотнительных материалов: На резьбовые соединения необходимо намотать уплотнительную ленту (фторопластовую ленту ФУМ) или использовать уплотнительную пасту. Для фланцевых соединений необходимо использовать прокладки из подходящего материала.
3. Присоединение крана к трубопроводу: Кран необходимо присоединить к трубопроводу в соответствии с типом присоединения. Резьбовые соединения необходимо затягивать с умеренным усилием, чтобы не повредить резьбу. Фланцевые соединения необходимо затягивать равномерно по всему периметру фланца. Сварные соединения должны выполняться квалифицированным сварщиком с соблюдением всех требований к сварке.
4. Проверка герметичности: После монтажа необходимо проверить герметичность всех соединений. Для этого необходимо подать рабочую среду в трубопровод под давлением и осмотреть все соединения на наличие протечек. При обнаружении протечек необходимо подтянуть соединения или заменить уплотнительные материалы.
5. Заземление (для электрических кранов): Электрические краны должны быть заземлены для защиты от поражения электрическим током.

Рекомендации по монтажу:

• При монтаже необходимо учитывать направление потока рабочей среды, указанное на корпусе крана.
• Не рекомендуется устанавливать кран в местах, где он будет подвергаться механическим воздействиям.
• Необходимо обеспечить свободный доступ к крану для обслуживания и ремонта.
• При монтаже электрических кранов необходимо соблюдать правила электробезопасности.

Обслуживание трехходового крана

Регулярное обслуживание трехходового крана позволяет продлить срок его службы и предотвратить возникновение аварийных ситуаций. Обслуживание крана включает в себя следующие операции:

• Регулярный осмотр: Необходимо регулярно осматривать кран на наличие протечек, повреждений корпуса и других дефектов.
• Смазка: Необходимо периодически смазывать подвижные части крана (рукоятку, шток) для обеспечения плавного хода и предотвращения коррозии.
• Очистка: Необходимо очищать кран от загрязнений и отложений.
• Замена уплотнительных материалов: Необходимо периодически заменять уплотнительные материалы (прокладки, сальники) для обеспечения герметичности соединений.
• Проверка работоспособности: Необходимо периодически проверять работоспособность крана, переключая его в различные положения и убеждаясь в отсутствии заеданий и утечек.

При обнаружении неисправностей необходимо немедленно устранить их. При невозможности устранения неисправности необходимо заменить кран.

Правильный выбор, монтаж и обслуживание трехходового крана обеспечивают надежную и долговечную работу системы трубопроводов. Соблюдение всех рекомендаций и требований безопасности позволит избежать аварийных ситуаций и продлить срок службы оборудования.
