Задвижка клиновая с маховиком – это распространенный тип запорной арматуры, который широко используется в различных отраслях промышленности и коммунального хозяйства. Ее конструкция обеспечивает надежное перекрытие потока рабочей среды, а маховик делает процесс управления простым и удобным. В этой статье мы подробно рассмотрим устройство, принцип действия, преимущества и недостатки, а также области применения клиновых задвижек с маховиком. Понимание этих аспектов поможет сделать осознанный выбор при покупке и эксплуатации данного оборудования.
Устройство и принцип действия клиновой задвижки с маховиком

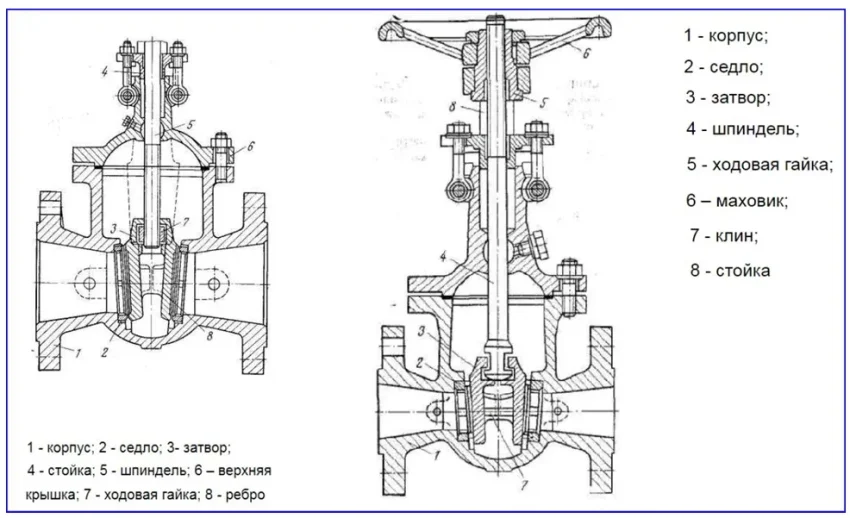

Конструкция клиновой задвижки с маховиком относительно проста, что обеспечивает ее надежность и долговечность. Основные элементы включают:
- Корпус: изготавливается из различных материалов (чугун, сталь, нержавеющая сталь) и служит для размещения внутренних элементов задвижки.
- Клин (затвор): представляет собой клин, который перемещается перпендикулярно потоку рабочей среды и обеспечивает перекрытие проходного сечения.
- Шпиндель: соединяет маховик с клином и передает вращательное движение маховика в поступательное движение клина.
- Маховик: предназначен для ручного управления задвижкой. Вращение маховика приводит к перемещению шпинделя и, соответственно, клина.
- Седла: располагаются в корпусе и обеспечивают герметичное прилегание клина при закрытии задвижки.
- Сальниковое уплотнение: предотвращает утечку рабочей среды вдоль шпинделя.
Принцип действия
Принцип действия клиновой задвижки с маховиком заключается в следующем: вращение маховика приводит к вращению шпинделя. Шпиндель, в свою очередь, перемещает клин вверх или вниз. При движении клина вниз он входит в контакт с седлами, обеспечивая герметичное перекрытие потока рабочей среды. При движении клина вверх проходное сечение открывается, и поток рабочей среды проходит через задвижку.
Преимущества и недостатки клиновых задвижек с маховиком
Как и любая другая запорная арматура, клиновые задвижки с маховиком имеют свои преимущества и недостатки. Рассмотрим их подробнее:
Преимущества:
- Простота конструкции: обеспечивает высокую надежность и долговечность.
- Удобство управления: маховик обеспечивает плавное и легкое управление задвижкой.
- Высокая герметичность: клиновая конструкция обеспечивает надежное перекрытие потока рабочей среды.
- Возможность использования в различных условиях: клиновые задвижки могут использоваться для различных рабочих сред (вода, пар, газ, нефтепродукты) и при различных температурах и давлениях.
- Относительно низкая стоимость: по сравнению с другими типами запорной арматуры, клиновые задвижки отличаются более низкой стоимостью.
Недостатки:
- Большое время открытия/закрытия: из-за необходимости перемещения клина на значительное расстояние, время открытия/закрытия клиновой задвижки может быть достаточно большим.
- Высокое гидравлическое сопротивление: клиновая конструкция создает некоторое гидравлическое сопротивление потоку рабочей среды.
- Не рекомендуется для регулирования потока: клиновые задвижки предназначены в основном для полного открытия или закрытия потока, регулирование потока может привести к износу клина и седл.
- Возможность гидроудара: быстрое закрытие клиновой задвижки может привести к гидроудару в трубопроводе.
Области применения клиновых задвижек с маховиком
Клиновые задвижки с маховиком широко используются в различных отраслях промышленности и коммунального хозяйства. Вот некоторые примеры:
- Водоснабжение и канализация: для перекрытия потока воды в трубопроводах.
- Нефтегазовая промышленность: для перекрытия потока нефти, газа и других нефтепродуктов.
- Энергетика: для перекрытия потока пара и воды в паропроводах и тепловых сетях.
- Химическая промышленность: для перекрытия потока различных химических веществ.
- Металлургия: для перекрытия потока воды и пара в системах охлаждения и отопления.
- Пищевая промышленность: для перекрытия потока воды, пара и других пищевых продуктов.
Выбор клиновой задвижки с маховиком
При выборе клиновой задвижки с маховиком необходимо учитывать несколько факторов, таких как:
- Рабочая среда: необходимо учитывать тип рабочей среды (вода, пар, газ, нефтепродукты) и ее характеристики (температура, давление, агрессивность).
- Диаметр трубопровода: необходимо выбирать задвижку с диаметром, соответствующим диаметру трубопровода.
- Материал корпуса: необходимо выбирать материал корпуса, устойчивый к воздействию рабочей среды.
- Тип соединения: необходимо выбирать задвижку с типом соединения, соответствующим типу соединения трубопровода (фланцевое, резьбовое, сварное).
- Производитель: рекомендуется выбирать задвижки известных и надежных производителей.
Материалы изготовления
Материал корпуса клиновой задвижки имеет решающее значение для ее долговечности и надежности. Наиболее распространенные материалы:
- Чугун: используется для воды, пара и других неагрессивных сред. Чугунные задвижки отличаются относительно низкой стоимостью.
- Сталь: используется для более высоких температур и давлений, а также для агрессивных сред. Стальные задвижки более прочные и долговечные, чем чугунные.
- Нержавеющая сталь: используется для самых агрессивных сред, таких как кислоты, щелочи и другие химические вещества. Задвижки из нержавеющей стали отличаются высокой коррозионной стойкостью.
Типы клиновых задвижек
Существует несколько типов клиновых задвижек, отличающихся конструкцией клина:
- С цельным клином: наиболее распространенный тип задвижек. Клин представляет собой цельную деталь, обеспечивающую высокую герметичность.
- С двухдисковым клином: клин состоит из двух дисков, которые плотно прилегают к седлам. Этот тип задвижек обеспечивает более высокую герметичность, чем задвижки с цельным клином.
- С упругим клином: клин имеет упругие элементы, которые обеспечивают плотное прилегание к седлам даже при небольших деформациях корпуса.
Монтаж и эксплуатация клиновых задвижек с маховиком
Правильный монтаж и эксплуатация клиновых задвижек с маховиком являются залогом их надежной и долговечной работы. При монтаже необходимо соблюдать следующие правила:
- Задвижку необходимо устанавливать в соответствии с направлением потока рабочей среды, указанным на корпусе.
- Задвижку необходимо устанавливать в легкодоступном месте для удобства обслуживания и ремонта.
- Необходимо обеспечить отсутствие механических напряжений в корпусе задвижки.
- Необходимо использовать уплотнительные материалы, совместимые с рабочей средой.
При эксплуатации необходимо соблюдать следующие правила:
- Необходимо регулярно проверять герметичность задвижки.
- Необходимо регулярно смазывать шпиндель задвижки.
- Необходимо избегать резкого открытия и закрытия задвижки, чтобы предотвратить гидроудар.
- Необходимо проводить периодическое техническое обслуживание задвижки.
Техническое обслуживание
Регулярное техническое обслуживание – ключевой фактор для обеспечения долгой и бесперебойной работы клиновой задвижки. Техническое обслуживание включает в себя:
- Визуальный осмотр: проверка на наличие трещин, коррозии и других повреждений.
- Проверка герметичности: проверка на наличие утечек рабочей среды.
- Смазка шпинделя: обеспечивает плавное и легкое управление задвижкой.
- Замена уплотнительных элементов: при необходимости, замена сальникового уплотнения и других уплотнительных элементов.
Возможные неисправности и способы их устранения
Как и любое другое оборудование, клиновые задвижки подвержены неисправностям. Наиболее распространенные неисправности:
- Утечка рабочей среды: может быть вызвана износом сальникового уплотнения, повреждением седл или клина.
- Затрудненное открытие/закрытие: может быть вызвано коррозией шпинделя, засорением клина или повреждением резьбы.
- Повреждение корпуса: может быть вызвано механическими воздействиями или коррозией.
Способы устранения неисправностей:
- Замена сальникового уплотнения: при утечке рабочей среды вдоль шпинделя.
- Ремонт или замена седл и клина: при повреждении седл или клина.
- Очистка и смазка шпинделя: при затрудненном открытии/закрытии.
- Замена корпуса: при повреждении корпуса.
Важно помнить, что при обнаружении серьезных неисправностей необходимо обращаться к квалифицированным специалистам.
Приобретая клиновую задвижку с маховиком, важно учитывать не только стоимость, но и репутацию производителя. Обратите внимание на наличие сертификатов качества и соответствие стандартам.
Правильная установка и регулярное обслуживание позволят максимально продлить срок службы оборудования и избежать нежелательных простоев производства.
Современные производители предлагают широкий ассортимент клиновых задвижек, отличающихся материалами, размерами и конструктивными особенностями, что позволяет подобрать оптимальное решение для любых задач.
Использование качественных материалов и современных технологий производства гарантирует надежность и долговечность клиновых задвижек, обеспечивая безопасную и эффективную работу трубопроводных систем.
Таким образом, взвесив все «за» и «против», можно сделать осознанный выбор в пользу клиновой задвижки с маховиком, которая будет соответствовать всем требованиям вашего проекта.
