Система отопления – это сложный комплекс оборудования, предназначенный для поддержания комфортной температуры в помещениях, особенно в холодное время года. Эффективная работа системы отопления зависит от множества факторов, включая правильный выбор и установку всех её компонентов. Одним из ключевых элементов любой отопительной системы являются задвижки. Они играют важную роль в регулировании потока теплоносителя и обеспечении безопасной и эффективной работы всей системы. В этой статье мы подробно рассмотрим, что такое задвижки в системе отопления, их виды, принцип работы, применение, а также преимущества и недостатки различных типов.
Общее представление о задвижках
Задвижка – это вид запорной арматуры, предназначенный для перекрытия или регулирования потока жидкости или газа в трубопроводе. В отличие от кранов, которые поворачиваются для открытия и закрытия, задвижки используют затвор, который перемещается перпендикулярно направлению потока. Это обеспечивает более плавное и эффективное перекрытие потока, особенно в трубопроводах большого диаметра. Задвижки широко используются в различных отраслях промышленности, включая энергетику, нефтегазовую отрасль, водоснабжение и, конечно, системы отопления.
Основные функции задвижек в системе отопления:
- Перекрытие потока теплоносителя: Основная функция задвижки – полностью перекрыть поток теплоносителя в определенном участке трубопровода, например, при проведении ремонтных работ или замене оборудования.
- Регулирование потока теплоносителя: Некоторые типы задвижек позволяют регулировать объем проходящего теплоносителя, что может быть полезно для балансировки системы отопления и обеспечения равномерного распределения тепла по всем помещениям.
- Обеспечение безопасности: Задвижки используются для предотвращения аварийных ситуаций, например, при прорыве трубопровода или выходе из строя отопительного оборудования. Они позволяют быстро перекрыть поток теплоносителя и предотвратить затопление или другие негативные последствия.
Виды задвижек, используемых в системах отопления
Существует несколько типов задвижек, которые могут использоваться в системах отопления, каждый из которых имеет свои особенности, преимущества и недостатки. Выбор конкретного типа задвижки зависит от условий эксплуатации, характеристик теплоносителя и требований к системе отопления.
По конструкции затвора:

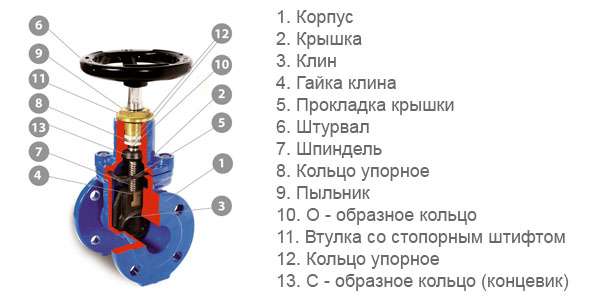

Клиновые задвижки
Клиновые задвижки – это один из наиболее распространенных типов задвижек. Они характеризуются клиновидным затвором, который плотно прилегает к седлам корпуса, обеспечивая герметичное перекрытие потока. Клиновые задвижки особенно эффективны в системах с высоким давлением и температурой.
Преимущества клиновых задвижек:
- Высокая герметичность: Клиновидный затвор обеспечивает плотное прилегание к седлам, что гарантирует минимальную утечку теплоносителя.
- Прочность и надежность: Клиновые задвижки изготавливаются из прочных материалов, таких как чугун или сталь, что обеспечивает их долговечность и устойчивость к механическим повреждениям.
- Устойчивость к высоким температурам и давлению: Клиновые задвижки могут работать в системах с высокой температурой и давлением теплоносителя, что делает их подходящими для большинства систем отопления.
Недостатки клиновых задвижек:
- Большие габариты: Клиновые задвижки обычно имеют большие габариты, что может затруднить их установку в ограниченном пространстве.
- Высокое усилие для открытия и закрытия: Для открытия и закрытия клиновой задвижки может потребоваться значительное усилие, особенно при высоком давлении в трубопроводе.
- Сложность ремонта: Ремонт клиновых задвижек может быть сложным и требовать специальных навыков и оборудования.
Параллельные задвижки
Параллельные задвижки имеют затвор, состоящий из двух параллельных дисков, которые перемещаются перпендикулярно направлению потока. Они обеспечивают хорошее перекрытие потока и могут использоваться в системах с умеренным давлением и температурой.
Преимущества параллельных задвижек:
- Компактные размеры: Параллельные задвижки обычно имеют более компактные размеры, чем клиновые задвижки, что упрощает их установку в ограниченном пространстве.
- Меньшее усилие для открытия и закрытия: Для открытия и закрытия параллельной задвижки требуется меньше усилий, чем для клиновой задвижки.
- Простота конструкции: Параллельные задвижки имеют более простую конструкцию, что упрощает их обслуживание и ремонт.
Недостатки параллельных задвижек:
- Меньшая герметичность: Параллельные задвижки обычно менее герметичны, чем клиновые задвижки, особенно при высоком давлении в трубопроводе.
- Меньшая устойчивость к высоким температурам и давлению: Параллельные задвижки не рекомендуется использовать в системах с высокой температурой и давлением теплоносителя.
- Чувствительность к загрязнениям: Параллельные задвижки могут быть чувствительны к загрязнениям в теплоносителе, что может привести к их заклиниванию или повреждению.
Шиберные задвижки
Шиберные задвижки – это тип задвижек, в которых затвор выполнен в виде плоского диска (шибера), перемещающегося перпендикулярно потоку. Они просты в конструкции и обеспечивают быстрое перекрытие потока, но не отличаются высокой герметичностью.
Преимущества шиберных задвижек:
- Простота конструкции: Шиберные задвижки имеют очень простую конструкцию, что делает их недорогими в производстве и обслуживании.
- Быстрое открытие и закрытие: Шиберные задвижки обеспечивают очень быстрое перекрытие потока, что может быть важно в аварийных ситуациях.
- Небольшое гидравлическое сопротивление: Шиберные задвижки оказывают небольшое гидравлическое сопротивление потоку теплоносителя.
Недостатки шиберных задвижек:
- Низкая герметичность: Шиберные задвижки обычно не обеспечивают высокой герметичности, что может привести к утечкам теплоносителя.
- Износ затвора: Шиберные задвижки подвержены износу затвора, особенно при работе с абразивными средами.
- Непригодность для регулирования потока: Шиберные задвижки не предназначены для регулирования потока теплоносителя.
По материалу корпуса:
Чугунные задвижки
Чугунные задвижки – это один из наиболее распространенных типов задвижек, используемых в системах отопления. Они характеризуются хорошей прочностью, устойчивостью к коррозии и относительно низкой стоимостью.
Преимущества чугунных задвижек:
- Прочность: Чугун обладает достаточной прочностью для работы в системах отопления с умеренным давлением.
- Устойчивость к коррозии: Чугун устойчив к коррозии в большинстве случаев, особенно при использовании качественного теплоносителя.
- Низкая стоимость: Чугунные задвижки обычно дешевле, чем задвижки из других материалов, таких как сталь или латунь.
Недостатки чугунных задвижек:
- Хрупкость: Чугун является относительно хрупким материалом и может разрушиться при сильных ударах или резких перепадах температуры.
- Ограничения по давлению и температуре: Чугунные задвижки не рекомендуется использовать в системах с высоким давлением и температурой теплоносителя.
- Вес: Чугунные задвижки обычно имеют большой вес, что может затруднить их установку и транспортировку.
Стальные задвижки
Стальные задвижки – это более прочный и надежный вариант, чем чугунные задвижки. Они изготавливаются из различных марок стали, в зависимости от условий эксплуатации и требований к системе отопления. Стальные задвижки могут использоваться в системах с высоким давлением и температурой.
Преимущества стальных задвижек:
- Высокая прочность: Сталь обладает высокой прочностью и устойчивостью к механическим повреждениям.
- Устойчивость к высоким температурам и давлению: Стальные задвижки могут работать в системах с высокой температурой и давлением теплоносителя.
- Широкий диапазон применения: Стальные задвижки могут использоваться в различных системах отопления, включая промышленные и коммерческие системы.
Недостатки стальных задвижек:
- Высокая стоимость: Стальные задвижки обычно дороже, чем чугунные задвижки.
- Подверженность коррозии: Сталь подвержена коррозии, особенно в условиях повышенной влажности или при использовании агрессивного теплоносителя. Для защиты от коррозии стальные задвижки обычно покрываются специальными антикоррозийными составами.
- Вес: Стальные задвижки также имеют значительный вес, что может затруднить их установку и транспортировку.
Латунные задвижки
Латунные задвижки – это хороший выбор для систем отопления с умеренным давлением и температурой. Они характеризуются высокой устойчивостью к коррозии, небольшим весом и простотой установки.
Преимущества латунных задвижек:
- Высокая устойчивость к коррозии: Латунь обладает высокой устойчивостью к коррозии, что делает её идеальным материалом для использования в системах отопления.
- Небольшой вес: Латунные задвижки имеют небольшой вес, что упрощает их установку и транспортировку.
- Простота установки: Латунные задвижки легко устанавливаются и обслуживаются.
Недостатки латунных задвижек:
- Ограничения по давлению и температуре: Латунные задвижки не рекомендуется использовать в системах с высоким давлением и температурой теплоносителя.
- Меньшая прочность: Латунь менее прочна, чем сталь или чугун, поэтому латунные задвижки могут быть более подвержены механическим повреждениям.
- Стоимость: Латунные задвижки могут быть дороже, чем чугунные задвижки.
По типу управления:
Ручные задвижки
Ручные задвижки – это самый простой и распространенный тип задвижек. Они управляются вручную с помощью маховика или рукоятки. Ручные задвижки надежны и просты в эксплуатации, но требуют физических усилий для открытия и закрытия.
Задвижки с электроприводом
Задвижки с электроприводом – это задвижки, которые управляются с помощью электрического двигателя. Они позволяют автоматизировать процесс открытия и закрытия задвижки, что особенно удобно в системах с большим количеством задвижек или в труднодоступных местах. Задвижки с электроприводом могут управляться дистанционно или автоматически, в зависимости от настроек системы.
Задвижки с пневмоприводом
Задвижки с пневмоприводом – это задвижки, которые управляются с помощью сжатого воздуха. Они используются в системах, где есть доступ к источнику сжатого воздуха. Задвижки с пневмоприводом обеспечивают быстрое и надежное открытие и закрытие задвижки.
Принцип работы задвижек
Принцип работы задвижки довольно прост. Когда задвижка находится в открытом положении, затвор (клин, диск или шибер) полностью выведен из потока теплоносителя, позволяя ему свободно проходить через трубопровод. При закрытии задвижки затвор перемещается перпендикулярно потоку и перекрывает его, предотвращая дальнейшее движение теплоносителя. Регулирование потока теплоносителя осуществляется путем частичного перекрытия потока затвором. В зависимости от конструкции задвижки, усилие, необходимое для открытия и закрытия, может варьироваться.
Применение задвижек в системе отопления
Задвижки используются в различных участках системы отопления для выполнения различных функций. Они могут устанавливаться на входе и выходе теплоносителя из котла, на радиаторах отопления, на стояках отопления, а также на других участках трубопровода.
- Отключение отдельных участков системы отопления: Задвижки используются для отключения отдельных участков системы отопления, например, при проведении ремонтных работ или замене радиаторов.
- Регулирование потока теплоносителя в радиаторах: Задвижки могут использоваться для регулирования потока теплоносителя в радиаторах, что позволяет регулировать температуру в отдельных помещениях.
- Балансировка системы отопления: Задвижки используются для балансировки системы отопления, обеспечивая равномерное распределение тепла по всем помещениям.
- Защита системы отопления от аварийных ситуаций: Задвижки используются для защиты системы отопления от аварийных ситуаций, например, при прорыве трубопровода или выходе из строя отопительного оборудования.
Преимущества и недостатки использования задвижек в системе отопления
Использование задвижек в системе отопления имеет как преимущества, так и недостатки. Преимущества включают возможность перекрытия или регулирования потока теплоносителя, обеспечение безопасности системы отопления и возможность балансировки системы отопления. Недостатки включают необходимость регулярного обслуживания, возможность заклинивания и ограниченный срок службы.
Преимущества:
- Возможность перекрытия потока теплоносителя: Задвижки позволяют полностью перекрыть поток теплоносителя в определенном участке трубопровода, что необходимо при проведении ремонтных работ или замене оборудования.
- Регулирование потока теплоносителя: Некоторые типы задвижек позволяют регулировать объем проходящего теплоносителя, что может быть полезно для балансировки системы отопления и обеспечения равномерного распределения тепла по всем помещениям.
- Обеспечение безопасности: Задвижки используются для предотвращения аварийных ситуаций, например, при прорыве трубопровода или выходе из строя отопительного оборудования.
- Балансировка системы отопления: Задвижки используются для балансировки системы отопления, обеспечивая равномерное распределение тепла по всем помещениям и повышение эффективности работы системы.
Недостатки:
- Необходимость регулярного обслуживания: Задвижки требуют регулярного обслуживания, такого как смазка и проверка на герметичность.
- Возможность заклинивания: Задвижки могут заклинивать, особенно при длительном неиспользовании или при наличии загрязнений в теплоносителе.
- Ограниченный срок службы: Задвижки имеют ограниченный срок службы и требуют замены через определенный период времени.
- Гидравлическое сопротивление: Задвижки создают определенное гидравлическое сопротивление потоку теплоносителя, что может снизить эффективность работы системы отопления.
Выбор задвижек для системы отопления
Выбор задвижек для системы отопления – это важный этап, который требует учета множества факторов. Необходимо учитывать тип системы отопления, характеристики теплоносителя, требования к герметичности, условия эксплуатации и бюджет. Рекомендуется проконсультироваться со специалистом, чтобы выбрать наиболее подходящие задвижки для конкретной системы отопления.
Основные критерии выбора:
- Тип системы отопления: Для различных типов систем отопления (например, водяное отопление, паровое отопление) могут потребоваться различные типы задвижек.
- Характеристики теплоносителя: Необходимо учитывать температуру, давление и химический состав теплоносителя при выборе материала корпуса задвижки.
- Требования к герметичности: Для некоторых систем отопления требуется высокая герметичность задвижек, чтобы предотвратить утечки теплоносителя.
- Условия эксплуатации: Необходимо учитывать условия эксплуатации задвижек, такие как температура окружающей среды, влажность и наличие вибраций.
- Бюджет: Стоимость задвижек может значительно варьироваться в зависимости от типа, материала и производителя.
Монтаж и обслуживание задвижек
Правильный монтаж и регулярное обслуживание задвижек – это залог их долгой и надежной работы. Монтаж задвижек должен выполняться квалифицированными специалистами в соответствии с требованиями нормативных документов. Регулярное обслуживание задвижек включает в себя смазку, проверку на герметичность, очистку от загрязнений и замену изношенных деталей.
Основные правила монтажа:
- Правильный выбор места установки: Задвижки должны устанавливаться в легкодоступных местах для удобства обслуживания и ремонта.
- Правильное направление потока теплоносителя: Задвижки должны устанавливаться в соответствии с направлением потока теплоносителя, указанным на корпусе задвижки.
- Герметичное соединение: Соединения задвижки с трубопроводом должны быть герметичными, чтобы предотвратить утечки теплоносителя.
- Использование качественных материалов: Для монтажа задвижек необходимо использовать качественные уплотнительные материалы и крепежные элементы.
Основные правила обслуживания:
- Регулярная смазка: Задвижки необходимо регулярно смазывать, чтобы обеспечить плавное и легкое открытие и закрытие.
- Проверка на герметичность: Задвижки необходимо регулярно проверять на герметичность, чтобы выявить и устранить утечки теплоносителя.
- Очистка от загрязнений: Задвижки необходимо регулярно очищать от загрязнений, чтобы предотвратить их заклинивание.
- Замена изношенных деталей: Изношенные детали задвижек необходимо своевременно заменять, чтобы обеспечить их надежную работу.
Итак, мы подробно рассмотрели, что такое задвижки в системе отопления, их виды, принцип работы, применение, а также преимущества и недостатки различных типов. Выбор подходящей задвижки – это ответственный процесс, требующий внимательного анализа всех факторов. Регулярный уход и своевременное обслуживание задвижек обеспечат их надежную и долговечную работу. Надеемся, что эта статья помогла вам лучше понять роль задвижек в системе отопления и сделать правильный выбор при покупке и установке. Помните, что правильный выбор и установка задвижек – это инвестиция в комфорт и безопасность вашего дома.
