В мире инженерных коммуникаций существует множество устройств и механизмов, обеспечивающих бесперебойную работу систем водоснабжения, газоснабжения, нефтепроводов и других важных инфраструктурных объектов. Одним из ключевых элементов этих систем является магистральная задвижка. Это устройство, играющее важную роль в управлении потоками жидкостей и газов, обеспечивая возможность перекрытия, регулировки и направления этих потоков в магистральных трубопроводах. Понимание принципов работы, типов и областей применения магистральных задвижек необходимо для эффективного функционирования и обслуживания инженерных сетей.

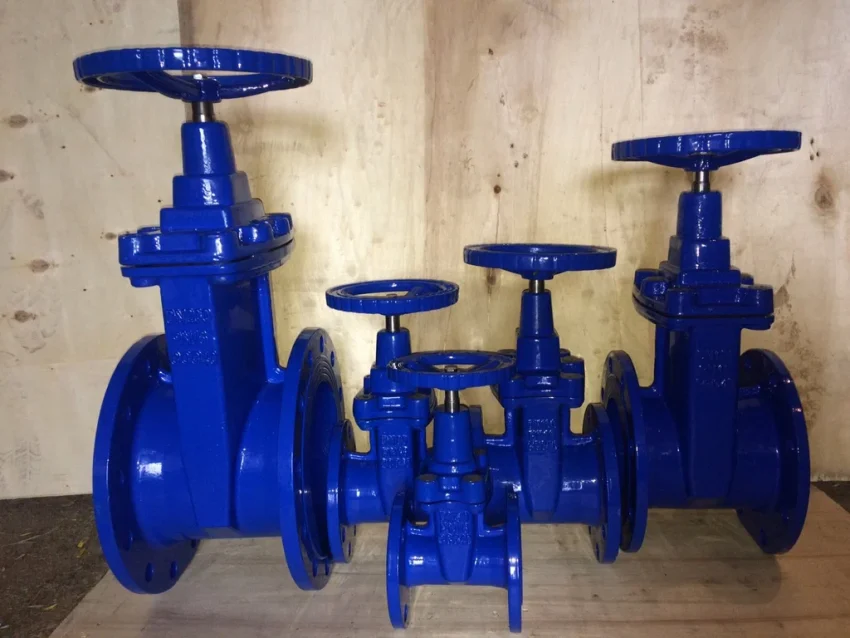

Что такое магистральная задвижка?
Магистральная задвижка – это запорное устройство, предназначенное для полного или частичного перекрытия потока рабочей среды в трубопроводах большого диаметра, называемых магистральными. В отличие от обычных задвижек, используемых в бытовых системах, магистральные задвижки рассчитаны на высокие давления и значительные объемы транспортируемых веществ. Они применяются в основном в промышленных и коммунальных сетях, где требуется надежное и эффективное управление потоками.
Основные характеристики и параметры
При выборе магистральной задвижки необходимо учитывать ряд ключевых характеристик и параметров, определяющих ее пригодность для конкретных условий эксплуатации. К ним относятся:
- Диаметр условного прохода (DN): Определяет размер трубопровода, для которого предназначена задвижка. Измеряется в миллиметрах или дюймах.
- Номинальное давление (PN): Максимальное давление рабочей среды, которое задвижка может выдерживать в течение длительного времени. Измеряется в барах или килограммах на квадратный сантиметр.
- Материал корпуса и запорного элемента: Выбирается в зависимости от свойств рабочей среды и условий эксплуатации. Наиболее распространены чугун, сталь, нержавеющая сталь, различные сплавы.
- Тип привода: Может быть ручным (маховик, рычаг), электрическим, гидравлическим или пневматическим. Выбор зависит от требуемой скорости и точности управления, а также от доступности энергии.
- Температурный диапазон: Определяет допустимый диапазон температур рабочей среды и окружающей среды, при которых задвижка сохраняет свою работоспособность.
- Класс герметичности: Характеризует степень герметичности затвора в закрытом положении. Определяется стандартами и влияет на величину допустимой утечки рабочей среды.
Типы магистральных задвижек
Существует несколько основных типов магистральных задвижек, отличающихся конструкцией запорного элемента и принципом действия. Каждый тип имеет свои преимущества и недостатки, определяющие область его применения.
Клиновые задвижки
Клиновые задвижки – один из наиболее распространенных типов магистральных задвижек. Запорный элемент в них имеет форму клина, который перемещается перпендикулярно направлению потока рабочей среды и плотно прилегает к седлам в корпусе задвижки. Клиновые задвижки обеспечивают высокую герметичность и подходят для работы с различными типами сред, включая воду, пар, нефть и газ. Они надежны и долговечны, но требуют значительного усилия для открытия и закрытия, особенно при больших диаметрах.
Преимущества клиновых задвижек:
- Высокая герметичность
- Простота конструкции
- Надежность и долговечность
- Широкий диапазон применения
Недостатки клиновых задвижек:
- Большое гидравлическое сопротивление в открытом положении
- Требуется значительное усилие для открытия и закрытия
- Склонность к заеданию при длительном простое
Параллельные задвижки
В параллельных задвижках запорный элемент состоит из двух параллельных дисков, которые перемещаются перпендикулярно потоку рабочей среды. Диски прижимаются к седлам в корпусе задвижки с помощью распорного механизма. Параллельные задвижки обеспечивают меньшее гидравлическое сопротивление, чем клиновые, и требуют меньшего усилия для открытия и закрытия. Однако они менее герметичны и более чувствительны к загрязнениям рабочей среды.
Преимущества параллельных задвижек:
- Меньшее гидравлическое сопротивление
- Меньшее усилие для открытия и закрытия
- Возможность применения в условиях ограниченного пространства
Недостатки параллельных задвижек:
- Меньшая герметичность
- Чувствительность к загрязнениям рабочей среды
- Более сложная конструкция
Шиберные задвижки
Шиберные задвижки – это разновидность параллельных задвижек, в которых запорный элемент имеет форму плоского шибера, перемещающегося в направляющих. Шиберные задвижки отличаются простотой конструкции и небольшим гидравлическим сопротивлением. Они применяются в основном для работы с абразивными средами, такими как пульпа, шламы и суспензии. Однако они не обеспечивают высокой герметичности и не подходят для работы с газами.
Преимущества шиберных задвижек:
- Простота конструкции
- Небольшое гидравлическое сопротивление
- Пригодность для работы с абразивными средами
Недостатки шиберных задвижек:
- Низкая герметичность
- Непригодность для работы с газами
- Возможность засорения направляющих
Задвижки с обрезиненным клином
Этот тип задвижек представляет собой разновидность клиновой задвижки, где клин покрыт эластичным материалом (обычно EPDM-резина). Обрезиненный клин обеспечивает более плотное прилегание к седлам и, следовательно, более высокую герметичность, даже при небольших загрязнениях. Задвижки с обрезиненным клином часто используются в системах водоснабжения и канализации, где требуется высокая герметичность и устойчивость к коррозии.
Преимущества задвижек с обрезиненным клином:
- Высокая герметичность
- Устойчивость к коррозии
- Хорошая работоспособность при небольших загрязнениях
Недостатки задвижек с обрезиненным клином:
- Ограниченный температурный диапазон (зависит от материала резины)
- Менее устойчивы к агрессивным химическим средам, чем металлические задвижки
- Возможность повреждения резинового покрытия при неправильной эксплуатации
Материалы, используемые для изготовления магистральных задвижек
Выбор материала для изготовления магистральной задвижки зависит от многих факторов, включая тип рабочей среды, давление, температуру и требования к коррозионной стойкости. Неправильный выбор материала может привести к преждевременному выходу задвижки из строя и аварийным ситуациям.
Чугун
Чугун – один из самых распространенных материалов для изготовления корпусов магистральных задвижек. Он обладает хорошей прочностью, износостойкостью и относительно невысокой стоимостью. Однако чугун подвержен коррозии, поэтому его обычно покрывают защитными покрытиями, такими как эпоксидная краска или цинк. Чугунные задвижки используются в основном в системах водоснабжения и канализации.
Сталь
Сталь – более прочный и долговечный материал, чем чугун. Стальные задвижки используются в основном в системах, работающих под высоким давлением и при высоких температурах, таких как нефтепроводы, газопроводы и паропроводы. Существуют различные марки стали, отличающиеся по своим свойствам и коррозионной стойкости. Для агрессивных сред используются нержавеющие стали.
Нержавеющая сталь
Нержавеющая сталь – это сплав стали с хромом, никелем и другими элементами, обеспечивающий высокую коррозионную стойкость. Задвижки из нержавеющей стали используются в основном в пищевой, химической и фармацевтической промышленности, где требуется высокая чистота и гигиеничность. Они также применяются в морских условиях, где обычная сталь быстро подвергается коррозии.
Специальные сплавы
Для работы в особо тяжелых условиях, таких как высокие температуры, высокое давление и агрессивные среды, используются специальные сплавы, такие как титан, никелевые сплавы и сплавы на основе циркония. Эти материалы обладают исключительной прочностью, коррозионной стойкостью и жаропрочностью. Однако они очень дорогие и используются только в тех случаях, когда другие материалы не подходят.
Приводы магистральных задвижек
Привод – это механизм, который приводит в движение запорный элемент задвижки. Выбор типа привода зависит от размера задвижки, требуемой скорости и точности управления, а также от доступности энергии.
Ручной привод
Ручной привод – самый простой и дешевый тип привода. Он состоит из маховика или рычага, который поворачивается вручную. Ручной привод используется в основном для задвижек небольшого диаметра, где не требуется частое открытие и закрытие. Он прост в обслуживании и не требует внешнего источника энергии.
Электрический привод
Электрический привод – более удобный и эффективный тип привода. Он состоит из электродвигателя, редуктора и механизма, преобразующего вращательное движение двигателя в поступательное движение запорного элемента. Электрический привод позволяет автоматизировать процесс открытия и закрытия задвижки и обеспечивает более точное управление потоком рабочей среды. Он используется в основном для задвижек большого диаметра и в системах автоматического управления.
Гидравлический привод
Гидравлический привод – это мощный и надежный тип привода, использующий энергию жидкости (обычно масла) для перемещения запорного элемента. Гидравлический привод обеспечивает высокую скорость и точность управления, а также возможность работы под высоким давлением. Он используется в основном в нефтегазовой промышленности и в других отраслях, где требуются большие усилия и высокая надежность.
Пневматический привод
Пневматический привод – это тип привода, использующий энергию сжатого воздуха для перемещения запорного элемента. Пневматический привод обеспечивает высокую скорость и надежность, а также возможность работы во взрывоопасных средах. Он используется в основном в химической и нефтехимической промышленности, а также в других отраслях, где требуется высокая безопасность.
Области применения магистральных задвижек
Магистральные задвижки находят широкое применение в различных отраслях промышленности и коммунального хозяйства. Они используются для управления потоками жидкостей и газов в трубопроводах большого диаметра.
Нефтегазовая промышленность
В нефтегазовой промышленности магистральные задвижки используются для управления потоками нефти, газа и нефтепродуктов в трубопроводах, насосных станциях, резервуарах и других объектах. Они обеспечивают возможность перекрытия, регулировки и направления потоков, а также защиту оборудования от перегрузок и аварий.
Водоснабжение и канализация
В системах водоснабжения и канализации магистральные задвижки используются для управления потоками воды в трубопроводах, насосных станциях, очистных сооружениях и других объектах. Они обеспечивают возможность перекрытия участков трубопроводов для проведения ремонтных работ, регулировки давления и расхода воды, а также защиты системы от гидроударов.
Энергетика
В энергетике магистральные задвижки используются для управления потоками пара, воды и других теплоносителей в тепловых электростанциях, атомных электростанциях и тепловых сетях. Они обеспечивают возможность перекрытия участков трубопроводов для проведения ремонтных работ, регулировки температуры и давления теплоносителя, а также защиты оборудования от перегрузок и аварий.
Химическая промышленность
В химической промышленности магистральные задвижки используются для управления потоками различных химических веществ в трубопроводах, реакторах, резервуарах и других объектах. Они обеспечивают возможность перекрытия участков трубопроводов для проведения ремонтных работ, регулировки расхода и концентрации химических веществ, а также защиты оборудования от коррозии и агрессивных сред.
Монтаж и обслуживание магистральных задвижек
Правильный монтаж и регулярное обслуживание магистральных задвижек являются залогом их надежной и долговечной работы. Неправильный монтаж может привести к протечкам, заеданию запорного элемента и другим проблемам. Регулярное обслуживание позволяет выявить и устранить неисправности на ранней стадии, предотвращая серьезные аварии.
Монтаж
Монтаж магистральных задвижек должен выполняться квалифицированным персоналом в соответствии с инструкциями производителя и действующими нормами и правилами. Перед монтажом необходимо убедиться в отсутствии повреждений и загрязнений на корпусе и запорном элементе задвижки. Задвижка должна быть установлена в правильном положении (обычно вертикально или горизонтально) и надежно закреплена на трубопроводе. После монтажа необходимо проверить герметичность соединений и работоспособность привода.
Обслуживание
Обслуживание магистральных задвижек должно проводиться регулярно, в соответствии с графиком, установленным производителем или эксплуатирующей организацией. Обслуживание включает в себя следующие операции:
- Визуальный осмотр на предмет повреждений, коррозии и утечек
- Проверка герметичности затвора
- Смазка трущихся частей
- Регулировка привода
- Замена изношенных деталей
- Очистка от загрязнений
При обнаружении неисправностей необходимо немедленно принять меры по их устранению. В случае серьезных повреждений или износа задвижку необходимо заменить.
Выбор магистральной задвижки: ключевые факторы
Выбор магистральной задвижки – ответственный процесс, требующий учета множества факторов. Необходимо учитывать тип рабочей среды, давление, температуру, диаметр трубопровода, требования к герметичности, тип привода и другие параметры. Также необходимо учитывать стоимость задвижки и затраты на ее монтаж и обслуживание.
Для правильного выбора магистральной задвижки рекомендуется обратиться к специалистам, имеющим опыт работы с трубопроводной арматурой. Они помогут подобрать оптимальный тип задвижки для конкретных условий эксплуатации и обеспечат ее надежную и долговечную работу.
Магистральные задвижки играют критически важную роль в функционировании многих отраслей промышленности. Правильный выбор и обслуживание этих устройств напрямую влияет на безопасность и эффективность работы трубопроводных систем. Инвестиции в качественные задвижки и квалифицированный персонал – это инвестиции в долгосрочную стабильность и надежность инфраструктуры. Современные технологии и материалы позволяют создавать задвижки, способные выдерживать экстремальные условия эксплуатации. Постоянное развитие и совершенствование технологий в этой области позволяют повышать безопасность и эффективность транспортировки различных сред.
Магистральная задвижка – это важный элемент трубопроводной системы, предназначенный для перекрытия потока рабочей среды. Правильный выбор **задвижки магистральной** обеспечит надежную работу системы.
