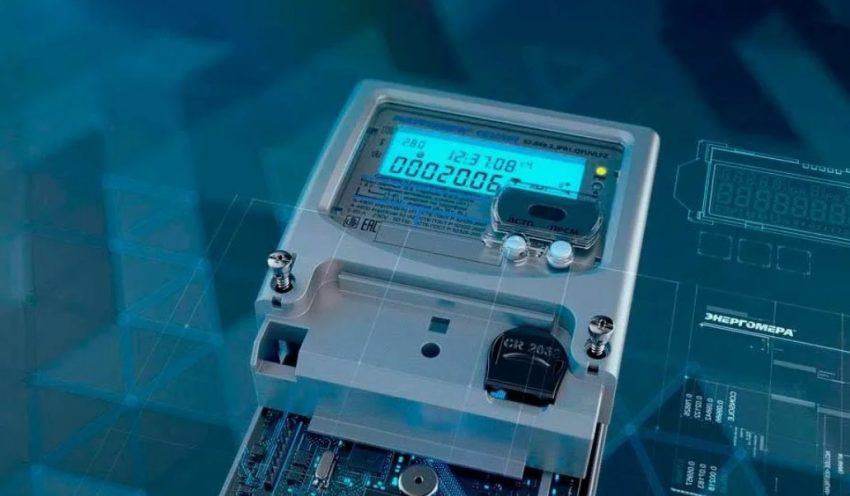

Современный мир стремится к более эффективному использованию ресурсов, и электроэнергия не является исключением. В последние годы наблюдается значительный прогресс в разработке и внедрении новых типов счетчиков электроэнергии. Эти устройства не просто фиксируют потребление, но и предоставляют расширенные возможности для мониторинга, управления и экономии электроэнергии. В этой статье мы подробно рассмотрим, что представляют собой новые счетчики электроэнергии, какие технологии в них используются, какие преимущества они предлагают и какие недостатки могут возникнуть при их эксплуатации.
Разновидности современных счетчиков электроэнергии
Существуют различные типы современных счетчиков электроэнергии, каждый из которых обладает своими особенностями и преимуществами. Рассмотрим основные категории:
Индукционные счетчики (электромеханические)
Это самый старый и традиционный тип счетчиков. Принцип их работы основан на вращении алюминиевого диска под воздействием электромагнитного поля, создаваемого током и напряжением. Скорость вращения диска пропорциональна потребляемой мощности. Индукционные счетчики просты в конструкции, надежны и недороги, но имеют ряд существенных недостатков:
- Низкая точность измерений, особенно при малых нагрузках.
- Невозможность учета электроэнергии по разным тарифам (например, дневной и ночной тариф).
- Отсутствие возможности дистанционного считывания показаний.
- Легкость фальсификации показаний (например, с помощью магнитов).
Электронные счетчики (статические)
Электронные счетчики используют электронные компоненты для измерения и учета электроэнергии. Они лишены механических частей, что обеспечивает более высокую точность, надежность и долговечность. Электронные счетчики обладают множеством преимуществ по сравнению с индукционными:
- Высокая точность измерений во всем диапазоне нагрузок.
- Возможность учета электроэнергии по разным тарифам.
- Возможность дистанционного считывания показаний.
- Защита от несанкционированного доступа и фальсификации показаний.
- Возможность отображения дополнительных параметров, таких как напряжение, ток, мощность и частота.
Электронные счетчики делятся на несколько подтипов, в зависимости от функциональности и способа передачи данных:
Однотарифные электронные счетчики
Учитывают электроэнергию по единому тарифу независимо от времени суток.
Многотарифные электронные счетчики
Учитывают электроэнергию по разным тарифам в зависимости от времени суток, дня недели или других факторов. Обычно используются для стимулирования потребления электроэнергии в периоды низкой нагрузки на электросети.
Интеллектуальные счетчики (Smart Meters)
Это самые современные и функциональные счетчики электроэнергии. Они обладают расширенными возможностями по сравнению с обычными электронными счетчиками, такими как:
- Двусторонняя связь с энергоснабжающей организацией.
- Автоматическое считывание показаний и передача данных в режиме реального времени.
- Возможность дистанционного управления нагрузкой.
- Обнаружение и сигнализация об аварийных ситуациях в электросети.
- Интеграция с системами «умного дома».
Технологии, используемые в новых счетчиках электроэнергии
Новые счетчики электроэнергии используют различные технологии для повышения точности, надежности и функциональности. Рассмотрим некоторые из них:
Микроконтроллеры и цифровые сигнальные процессоры (DSP)
Микроконтроллеры и DSP используются для обработки сигналов напряжения и тока, расчета потребляемой мощности и хранения данных. Они обеспечивают высокую точность измерений и позволяют реализовать сложные алгоритмы учета электроэнергии.
Аналого-цифровые преобразователи (АЦП)
АЦП преобразуют аналоговые сигналы напряжения и тока в цифровые, которые могут быть обработаны микроконтроллером. Высокоточные АЦП обеспечивают точность измерений счетчика.
Коммуникационные модули
Коммуникационные модули обеспечивают связь счетчика с энергоснабжающей организацией или другими устройствами. Используются различные технологии связи, такие как:
- PLC (Power Line Communication): передача данных по электрической сети.
- RF (Radio Frequency): беспроводная связь по радиоканалу.
- GSM/GPRS/3G/4G: мобильная связь.
- Ethernet: проводная связь по сети Ethernet.
- Zigbee: беспроводная связь с низким энергопотреблением, используемая для интеграции с системами «умного дома».
Датчики тока и напряжения
Датчики тока и напряжения измеряют величину тока и напряжения в электрической цепи. Используются различные типы датчиков, такие как:
- Трансформаторы тока: для измерения больших токов.
- Шунты: для измерения малых токов.
- Резистивные делители напряжения: для измерения напряжения.
Энергонезависимая память
Энергонезависимая память используется для хранения данных о потреблении электроэнергии, тарифных планах и других параметрах. Она сохраняет данные даже при отключении питания.
Дисплей
Дисплей отображает информацию о потреблении электроэнергии, текущем тарифе, напряжении, токе, мощности и других параметрах. Может быть цифровым или жидкокристаллическим.
Преимущества новых счетчиков электроэнергии
Внедрение новых счетчиков электроэнергии предлагает множество преимуществ как для потребителей, так и для энергоснабжающих организаций:
Для потребителей
- Более точный учет электроэнергии: электронные счетчики обеспечивают более точный учет электроэнергии по сравнению с индукционными, что позволяет избежать переплат.
- Возможность выбора тарифного плана: многотарифные счетчики позволяют потребителям выбирать тарифные планы, которые соответствуют их режиму потребления электроэнергии. Например, можно использовать ночной тариф для зарядки электромобиля или работы бытовой техники.
- Контроль над потреблением электроэнергии: интеллектуальные счетчики предоставляют потребителям информацию о потреблении электроэнергии в режиме реального времени, что позволяет выявлять и устранять источники неэффективного использования электроэнергии.
- Удобство оплаты: дистанционное считывание показаний позволяет избежать необходимости вручную передавать показания счетчика энергоснабжающей организации. Оплата может производиться онлайн или автоматически.
Для энергоснабжающих организаций
- Снижение потерь электроэнергии: интеллектуальные счетчики позволяют выявлять и устранять потери электроэнергии в электросетях.
- Повышение надежности электроснабжения: интеллектуальные счетчики позволяют обнаруживать и сигнализировать об аварийных ситуациях в электросети, что позволяет оперативно устранять неисправности и предотвращать перебои в электроснабжении.
- Оптимизация нагрузки на электросети: многотарифные счетчики позволяют стимулировать потребление электроэнергии в периоды низкой нагрузки на электросети, что позволяет более эффективно использовать генерирующие мощности.
- Снижение затрат на обслуживание: дистанционное считывание показаний позволяет снизить затраты на обход потребителей для снятия показаний счетчиков.
Недостатки новых счетчиков электроэнергии
Несмотря на множество преимуществ, новые счетчики электроэнергии имеют и некоторые недостатки:
- Более высокая стоимость: электронные и интеллектуальные счетчики стоят дороже, чем индукционные.
- Зависимость от электропитания: электронные счетчики требуют электропитания для своей работы. При отключении электроэнергии они могут перестать учитывать потребление электроэнергии. Однако, большинство современных счетчиков имеют встроенные источники бесперебойного питания, которые позволяют им продолжать работу в течение некоторого времени после отключения электроэнергии.
- Риск кибербезопасности: интеллектуальные счетчики, подключенные к сети Интернет, могут быть уязвимы для кибератак. Злоумышленники могут получить доступ к данным о потреблении электроэнергии, изменить показания счетчика или нарушить работу электросети.
- Вопросы конфиденциальности: сбор данных о потреблении электроэнергии может вызывать вопросы конфиденциальности. Энергоснабжающие организации должны обеспечивать защиту данных потребителей от несанкционированного доступа.
Установка и замена счетчиков электроэнергии
Установка и замена счетчиков электроэнергии должны производиться квалифицированными специалистами. Неправильная установка счетчика может привести к неправильному учету электроэнергии, поражению электрическим током или повреждению оборудования.
Перед заменой счетчика необходимо обратиться в энергоснабжающую организацию для получения разрешения и согласования даты и времени проведения работ. Энергоснабжающая организация может предложить своего специалиста для проведения работ или разрешить потребителю самостоятельно выбрать специалиста.
После установки счетчика необходимо проверить его работоспособность и правильность подключения. Также необходимо опломбировать счетчик, чтобы исключить возможность несанкционированного доступа.
Перспективы развития счетчиков электроэнергии
Развитие технологий не стоит на месте, и счетчики электроэнергии продолжают совершенствоваться. В будущем можно ожидать появления новых типов счетчиков, которые будут обладать еще более широкими возможностями и функциями.
Одним из перспективных направлений развития является интеграция счетчиков электроэнергии с системами «умного дома». Это позволит потребителям более эффективно управлять потреблением электроэнергии, а также автоматизировать многие бытовые процессы.
Также можно ожидать появления счетчиков электроэнергии, которые будут использовать искусственный интеллект для анализа данных о потреблении электроэнергии и предоставления потребителям персонализированных рекомендаций по экономии электроэнергии.
Кроме того, будут разрабатываться новые технологии защиты счетчиков электроэнергии от кибератак и несанкционированного доступа.
