Подключение счетчика электроэнергии – ответственная задача, требующая внимательности и соблюдения техники безопасности. Неправильное подключение может привести к серьезным последствиям, включая поражение электрическим током, повреждение электрооборудования и даже пожар. В этой статье мы подробно рассмотрим схемы подключения электросчетчиков, основные правила безопасности и особенности выбора подходящего устройства. Понимание принципов работы и корректной установки счетчика позволит вам контролировать потребление электроэнергии и обеспечить безопасную эксплуатацию электросети. Важно помнить, что любые работы с электропроводкой должны выполняться квалифицированным специалистом, имеющим соответствующую лицензию и опыт.
Основные типы электросчетчиков
Существует несколько основных типов электросчетчиков, отличающихся принципом работы, способом подключения и функциональными возможностями. Знание этих различий поможет вам выбрать наиболее подходящий вариант для ваших нужд.
Индукционные электросчетчики
Индукционные счетчики – это классический тип электросчетчиков, работающий на основе принципа электромагнитной индукции. Основным элементом такого счетчика является вращающийся алюминиевый диск, скорость вращения которого пропорциональна потребляемой мощности. Индукционные счетчики отличаются простотой конструкции, надежностью и относительно низкой стоимостью. Однако они менее точны, чем электронные счетчики, и не позволяют вести учет электроэнергии по нескольким тарифам.
Электронные электросчетчики
Электронные счетчики – это более современные устройства, использующие электронные компоненты для измерения и учета электроэнергии. Они отличаются высокой точностью, возможностью учета электроэнергии по нескольким тарифам (например, дневной и ночной), а также наличием дополнительных функций, таких как отображение текущей мощности, напряжения и тока. Электронные счетчики могут быть однофазными и трехфазными, а также оснащаться различными интерфейсами для передачи данных.
Однофазные и трехфазные счетчики
Однофазные счетчики используются в сетях с напряжением 220 В и предназначены для учета электроэнергии в квартирах, домах и небольших офисах. Трехфазные счетчики используются в сетях с напряжением 380 В и применяются для учета электроэнергии в промышленных предприятиях, крупных офисах и других объектах с высокой потребляемой мощностью. Выбор типа счетчика зависит от типа электросети и потребляемой мощности.
Схема подключения однофазного электросчетчика
Подключение однофазного электросчетчика – относительно простая процедура, но требующая строгого соблюдения правил безопасности и правильной схемы подключения. Рассмотрим основные этапы подключения однофазного счетчика.
Для подключения однофазного электросчетчика вам понадобятся следующие инструменты и материалы:
- Электросчетчик
- Автоматический выключатель (автомат)
- Соединительные провода (медные или алюминиевые)
- Клеммные колодки
- Отвёртки (плоская и крестовая)
- Индикатор напряжения (тестер)
- Пассатижи
- Нож для снятия изоляции
- Монтажный нож
- Изолента или термоусадочная трубка
- Отключение электропитания. Перед началом работ необходимо полностью отключить электропитание на вводном щитке. Убедитесь, что питание отключено, с помощью индикатора напряжения.
- Подготовка проводов. Зачистите концы проводов от изоляции на длину около 1 см. Используйте для этого специальный инструмент для снятия изоляции, чтобы не повредить проводник.
- Подключение вводного автомата. Установите вводной автомат в щитке и подключите к нему вводные провода. Как правило, фазный провод подключается к верхнему контакту автомата, а нейтральный провод – к нейтральной шине.
- Подключение счетчика. Подключите провода к клеммам счетчика в соответствии со схемой, указанной на корпусе счетчика или в паспорте устройства. Обычно схема подключения выглядит следующим образом:
- Клемма 1: Ввод фазы
- Клемма 2: Выход фазы
- Клемма 3: Ввод нейтрали
- Клемма 4: Выход нейтрали
- Подключение нагрузки. Подключите провода, идущие к нагрузке (например, к домашней электросети), к выходным клеммам счетчика. Фазный провод подключается к клемме 2, а нейтральный провод – к клемме 4.
- Проверка подключения. После подключения всех проводов тщательно проверьте правильность подключения и надежность контактов. Убедитесь, что все винты затянуты и провода надежно закреплены в клеммах.
- Включение электропитания. Включите вводной автомат и проверьте работоспособность счетчика. Убедитесь, что счетчик правильно считает электроэнергию.
Схема подключения через трансформаторы тока
В некоторых случаях, когда потребляемая мощность очень велика, подключение счетчика осуществляется через трансформаторы тока. Трансформаторы тока позволяют измерять большие токи, не пропуская их через счетчик. Схема подключения через трансформаторы тока более сложная и требует специальных знаний и навыков.

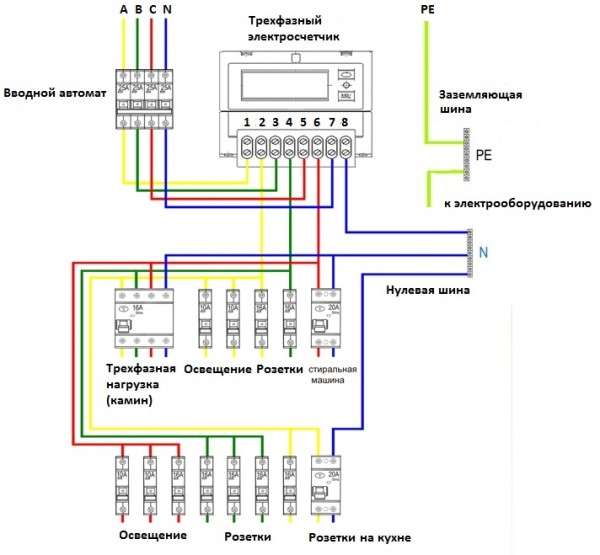

Схема подключения трехфазного электросчетчика
Подключение трехфазного электросчетчика – более сложная задача, чем подключение однофазного счетчика. Трехфазные счетчики используются в сетях с напряжением 380 В и требуют более внимательного подхода к подключению.
Необходимые инструменты и материалы
Для подключения трехфазного электросчетчика вам понадобятся следующие инструменты и материалы:
- Электросчетчик
- Автоматические выключатели (автоматы)
- Соединительные провода (медные или алюминиевые)
- Клеммные колодки
- Отвёртки (плоская и крестовая)
- Индикатор напряжения (тестер)
- Пассатижи
- Нож для снятия изоляции
- Монтажный нож
- Изолента или термоусадочная трубка
- Схема подключения
Этапы подключения
- Отключение электропитания. Перед началом работ необходимо полностью отключить электропитание на вводном щитке. Убедитесь, что питание отключено, с помощью индикатора напряжения.
- Подготовка проводов. Зачистите концы проводов от изоляции на длину около 1 см. Используйте для этого специальный инструмент для снятия изоляции, чтобы не повредить проводник.
- Подключение вводных автоматов. Установите вводные автоматы в щитке и подключите к ним вводные провода. Как правило, каждая фаза подключается к отдельному автомату.
- Подключение счетчика. Подключите провода к клеммам счетчика в соответствии со схемой, указанной на корпусе счетчика или в паспорте устройства. Схема подключения трехфазного счетчика может быть различной в зависимости от типа счетчика и схемы сети. Наиболее распространенные схемы подключения – прямая и полукосвенная.
- Прямая схема подключения. В прямой схеме подключения все три фазы и нейтраль подключаются непосредственно к клеммам счетчика. Эта схема используется для небольших нагрузок.
- Полукосвенная схема подключения. В полукосвенной схеме подключения используются трансформаторы тока для измерения тока в каждой фазе. Эта схема используется для больших нагрузок.
- Подключение нагрузки. Подключите провода, идущие к нагрузке, к выходным клеммам счетчика. Убедитесь, что фазы распределены равномерно между нагрузками.
- Проверка подключения. После подключения всех проводов тщательно проверьте правильность подключения и надежность контактов. Убедитесь, что все винты затянуты и провода надежно закреплены в клеммах.
- Включение электропитания. Включите вводные автоматы и проверьте работоспособность счетчика. Убедитесь, что счетчик правильно считает электроэнергию и что фазы распределены равномерно.
Правила безопасности при подключении электросчетчика
Подключение электросчетчика – потенциально опасная работа, требующая строгого соблюдения правил безопасности. Несоблюдение этих правил может привести к поражению электрическим током, пожару и другим серьезным последствиям.
Основные правила безопасности
- Отключение электропитания. Перед началом любых работ с электропроводкой необходимо полностью отключить электропитание на вводном щитке. Убедитесь, что питание отключено, с помощью индикатора напряжения.
- Использование изолированных инструментов. Используйте только инструменты с изолированными рукоятками, предназначенные для работы с электропроводкой.
- Проверка напряжения. Перед прикосновением к проводам убедитесь, что на них нет напряжения, с помощью индикатора напряжения.
- Работа в сухих условиях. Работайте только в сухих условиях, избегайте контакта с водой и влажными поверхностями.
- Использование средств защиты. Используйте средства индивидуальной защиты, такие как диэлектрические перчатки и коврик.
- Обращение к специалисту. Если вы не уверены в своих силах, обратитесь к квалифицированному специалисту, имеющему соответствующую лицензию и опыт.
Заземление
Заземление – важный элемент электробезопасности, обеспечивающий защиту от поражения электрическим током в случае неисправности электрооборудования. Убедитесь, что электросчетчик и щиток надежно заземлены.
Выбор электросчетчика
Выбор электросчетчика – важный этап, определяющий точность учета электроэнергии и надежность работы электросети. При выборе счетчика необходимо учитывать несколько факторов.
Основные критерии выбора
- Тип счетчика. Выберите тип счетчика в зависимости от типа электросети (однофазная или трехфазная) и потребляемой мощности.
- Класс точности. Класс точности определяет погрешность измерения электроэнергии. Чем ниже класс точности, тем точнее счетчик. Для бытовых нужд обычно достаточно счетчика с классом точности 2.0.
- Номинальный ток. Номинальный ток – это максимальный ток, который счетчик может измерять без перегрузки. Выберите счетчик с номинальным током, соответствующим потребляемой мощности.
- Количество тарифов. Если вы хотите вести учет электроэнергии по нескольким тарифам (например, дневной и ночной), выберите счетчик с поддержкой многотарифного учета.
- Наличие дополнительных функций. Некоторые счетчики оснащены дополнительными функциями, такими как отображение текущей мощности, напряжения и тока, а также возможностью передачи данных.
- Производитель. Выбирайте счетчики от проверенных производителей, гарантирующих качество и надежность своей продукции.
- Соответствие стандартам. Убедитесь, что счетчик соответствует действующим стандартам и имеет необходимые сертификаты.
Срок службы
Срок службы электросчетчика – важный фактор, влияющий на долгосрочную экономию. Выбирайте счетчики с длительным сроком службы, чтобы избежать необходимости частой замены.
Частые ошибки при подключении электросчетчика
При подключении электросчетчика часто допускаются ошибки, которые могут привести к неправильной работе счетчика, поражению электрическим током и другим серьезным последствиям. Рассмотрим наиболее распространенные ошибки.
Список распространенных ошибок
- Неправильное подключение проводов. Наиболее распространенная ошибка – неправильное подключение проводов к клеммам счетчика. Внимательно изучите схему подключения и убедитесь, что все провода подключены правильно.
- Недостаточное затягивание винтов. Недостаточное затягивание винтов приводит к плохому контакту и нагреву проводов. Тщательно затягивайте все винты, но не переусердствуйте, чтобы не повредить клеммы.
- Использование проводов неподходящего сечения. Использование проводов неподходящего сечения может привести к перегреву проводов и возгоранию. Используйте провода, сечение которых соответствует потребляемой мощности.
- Отсутствие заземления. Отсутствие заземления увеличивает риск поражения электрическим током. Убедитесь, что электросчетчик и щиток надежно заземлены.
- Несоблюдение правил безопасности. Несоблюдение правил безопасности может привести к поражению электрическим током. Строго соблюдайте правила безопасности при работе с электропроводкой.
Помните, что любые работы с электропроводкой – это серьезная задача, требующая внимательности, знаний и опыта. Если вы не уверены в своих силах, обратитесь к квалифицированному специалисту. Правильное подключение электросчетчика – залог безопасной и эффективной работы электросети.
