Подключение счетчика электроэнергии – это ответственная задача, требующая внимательности, аккуратности и, главное, понимания основных принципов работы электросети. Безопасность превыше всего, поэтому перед любыми работами необходимо обесточить участок сети, с которым вы планируете работать. В этой статье мы подробно рассмотрим все этапы подключения счетчика, начиная от выбора подходящего устройства и заканчивая проверкой правильности его функционирования. Следуя нашим инструкциям, вы сможете выполнить эту задачу самостоятельно или, по крайней мере, понимать, как происходит процесс, если вы решите доверить его профессионалам.
Выбор счетчика электроэнергии: ключевые параметры
Перед тем, как приступить к подключению, необходимо правильно выбрать счетчик электроэнергии. Существует несколько типов счетчиков, каждый из которых обладает своими преимуществами и недостатками. Выбор зависит от ваших потребностей, бюджета и требований электроснабжающей организации.
Типы счетчиков электроэнергии
- Индукционные (электромеханические) счетчики: Это традиционный тип счетчиков, который работает на основе вращения диска под воздействием магнитного поля. Они относительно недорогие, но менее точные и не позволяют вести учет потребления электроэнергии по разным тарифам.
- Электронные счетчики: Более современные и точные устройства, которые отображают информацию на цифровом дисплее. Они могут вести учет потребления электроэнергии по разным тарифам (день/ночь), что позволяет экономить деньги. Электронные счетчики также обладают дополнительными функциями, такими как запись данных об энергопотреблении и возможность дистанционного считывания показаний.
Основные характеристики счетчиков
При выборе счетчика электроэнергии необходимо учитывать следующие характеристики:
- Номинальный ток: Это максимальный ток, который счетчик может выдержать без повреждений. Необходимо выбирать счетчик с номинальным током, соответствующим предполагаемой нагрузке.
- Напряжение: Счетчик должен соответствовать напряжению сети (обычно 220 В или 380 В).
- Класс точности: Этот параметр определяет погрешность измерения счетчика. Чем ниже класс точности, тем точнее измерения. Для бытовых нужд обычно достаточно класса точности 2.0.
- Количество тарифов: Если вы хотите использовать разные тарифы на электроэнергию (например, дневной и ночной), необходимо выбрать счетчик с поддержкой нескольких тарифов.
- Межповерочный интервал: Это период времени, в течение которого счетчик гарантированно соответствует установленным требованиям точности. После истечения межповерочного интервала счетчик необходимо поверить или заменить.
Подготовка к подключению счетчика
После того, как вы выбрали подходящий счетчик, необходимо подготовиться к его подключению. Этот этап включает в себя сбор необходимых инструментов и материалов, а также проверку соответствия электропроводки требованиям безопасности.
Необходимые инструменты и материалы
Для подключения счетчика электроэнергии вам понадобятся следующие инструменты и материалы:
- Отвертки: Плоская и крестовая отвертки разных размеров.
- Пассатижи: Для зачистки и обрезки проводов.
- Бокорезы: Для перекусывания проводов.
- Индикатор напряжения: Для проверки отсутствия напряжения в сети.
- Нож: Для снятия изоляции с проводов.
- Изолента: Для изоляции соединений проводов.
- Соединительные клеммы: Для соединения проводов.
- Монтажная коробка: Для установки счетчика.
- Провода: Медные провода подходящего сечения.
- Диэлектрические перчатки и коврик: Для обеспечения безопасности при работе с электричеством.
Проверка электропроводки
Перед подключением счетчика необходимо убедиться в том, что электропроводка соответствует требованиям безопасности и способна выдержать предполагаемую нагрузку. Проверьте состояние проводов, соединений и автоматов защиты. Убедитесь, что все соединения надежно закреплены и не имеют признаков окисления. Если вы обнаружили какие-либо повреждения или несоответствия, необходимо их устранить до подключения счетчика.
Этапы подключения счетчика электроэнергии
Подключение счетчика электроэнергии – это сложный процесс, который требует внимательности и аккуратности. Несоблюдение правил безопасности может привести к серьезным последствиям. Поэтому, если вы не уверены в своих силах, лучше доверить эту работу профессионалам. Ниже мы подробно рассмотрим все этапы подключения счетчика.
Отключение электроэнергии
Первым и самым важным шагом является отключение электроэнергии. Необходимо обесточить участок сети, на котором будут проводиться работы. Для этого отключите вводной автомат или выньте предохранители.
Подключение вводного автомата
Если вводной автомат отсутствует, его необходимо установить. Вводной автомат предназначен для защиты электропроводки от перегрузок и коротких замыканий. Подключите вводной автомат в соответствии со схемой подключения, указанной на корпусе автомата.
Установка монтажной коробки
Монтажная коробка предназначена для установки счетчика. Установите монтажную коробку в удобном и доступном месте. Убедитесь, что коробка надежно закреплена и соответствует размерам счетчика.
Подключение счетчика

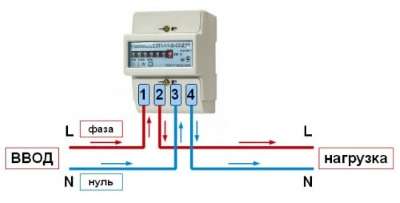

Подключите счетчик электроэнергии в соответствии со схемой подключения, указанной на корпусе счетчика. Обычно схема подключения выглядит следующим образом:
- Вводной провод фазы (L): Подключается к клемме 1 счетчика.
- Выходной провод фазы (L): Подключается к клемме 2 счетчика.
- Вводной провод нейтрали (N): Подключается к клемме 3 счетчика.
- Выходной провод нейтрали (N): Подключается к клемме 4 счетчика.
Важно помнить, что неправильное подключение счетчика может привести к его поломке или неправильному учету электроэнергии. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессиональному электрику.
Проверка правильности подключения
После подключения счетчика необходимо проверить правильность его подключения. Для этого включите вводной автомат и убедитесь, что счетчик работает правильно. Проверьте показания счетчика и убедитесь, что они соответствуют текущему потреблению электроэнергии. Также важно убедиться в отсутствии коротких замыканий и перегрузок в сети. Если вы обнаружили какие-либо проблемы, немедленно отключите электроэнергию и обратитесь к профессиональному электрику.
Безопасность при подключении счетчика
Работа с электричеством сопряжена с повышенным риском. Несоблюдение правил безопасности может привести к поражению электрическим током, пожару и другим серьезным последствиям. Поэтому перед началом работ необходимо ознакомиться с основными правилами безопасности и строго их соблюдать.
Основные правила безопасности
- Всегда отключайте электроэнергию перед началом работ. Используйте индикатор напряжения, чтобы убедиться в отсутствии напряжения в сети.
- Используйте диэлектрические перчатки и коврик. Они защитят вас от поражения электрическим током.
- Не работайте во влажной среде. Влажность повышает риск поражения электрическим током.
- Не используйте поврежденные инструменты и материалы. Поврежденные инструменты и материалы могут стать причиной короткого замыкания или поражения электрическим током.
- Не оставляйте провода без изоляции. Изолируйте все соединения проводов с помощью изоленты или соединительных клемм.
- Не перегружайте электропроводку. Перегрузка электропроводки может привести к перегреву проводов и пожару.
Первая помощь при поражении электрическим током
Если кто-то получил поражение электрическим током, необходимо немедленно оказать первую помощь. Отключите электроэнергию и вызовите скорую помощь. До прибытия скорой помощи необходимо проверить наличие дыхания и пульса у пострадавшего. Если дыхание и пульс отсутствуют, необходимо начать сердечно-легочную реанимацию.
Типичные ошибки при подключении счетчика
При подключении счетчика электроэнергии часто допускают следующие ошибки:
- Неправильное подключение проводов: Это самая распространенная ошибка, которая может привести к неправильному учету электроэнергии или поломке счетчика.
- Недостаточное затягивание контактов: Недостаточное затягивание контактов может привести к нагреву проводов и пожару.
- Использование проводов неподходящего сечения: Использование проводов неподходящего сечения может привести к перегрузке электропроводки и пожару.
- Неправильный выбор счетчика: Неправильный выбор счетчика может привести к неточному учету электроэнергии.
- Отсутствие заземления: Отсутствие заземления повышает риск поражения электрическим током.
Самостоятельное подключение счетчика электроэнергии возможно, но требует соблюдения строгих правил безопасности и точного выполнения инструкций. Недостаток опыта или неправильное подключение может привести к серьезным последствиям, включая поражение электрическим током или повреждение оборудования. Поэтому, если вы не уверены в своих силах, лучше доверить эту работу профессиональному электрику. Он выполнит подключение быстро, качественно и безопасно, гарантируя правильную работу счетчика и безопасность вашей электросети. Помните, что безопасность всегда должна быть на первом месте.
