Доменная печь – это сложное инженерное сооружение, предназначенное для выплавки чугуна из железорудного сырья. Этот процесс является ключевым этапом в производстве стали, и от его эффективности напрямую зависит качество и себестоимость конечного продукта. Внутри доменной печи протекает целый ряд физико-химических реакций, которые в совокупности обеспечивают восстановление железа из руды и его переход в жидкое состояние. Понимание этих процессов является критически важным для оптимизации работы печи и повышения её производительности.
Подготовка сырья для доменной плавки
Прежде чем железорудное сырье попадет в доменную печь, оно проходит тщательную подготовку. Эта подготовка необходима для обеспечения эффективного протекания восстановительных процессов и получения чугуна заданного качества. Подготовка сырья включает в себя несколько этапов, каждый из которых играет важную роль.
Агломерация и окускование
Мелкая руда, пыль и другие отходы металлургического производства агломерируются или окусковываются. Это делается для увеличения проницаемости шихты (смеси материалов, загружаемых в печь) для газов и обеспечения равномерного распределения температуры внутри печи. Агломерация – это процесс спекания мелких частиц руды при высокой температуре с образованием пористых кусков. Окускование (например, окатывание) – это процесс формирования шариков из мелкой руды с добавлением связующих веществ, которые затем обжигаются для придания прочности.
Обогащение руды
Обогащение руды позволяет повысить содержание железа в сырье и удалить пустую породу. Это снижает расход кокса и улучшает качество чугуна. Существуют различные методы обогащения, включая магнитную сепарацию, флотацию и гравитационное обогащение. Выбор метода зависит от типа руды и состава пустой породы.
Подготовка кокса
Кокс, используемый в доменной печи, должен обладать высокой прочностью, пористостью и низким содержанием серы. Для этого уголь подвергают коксованию – процессу нагрева без доступа воздуха при высокой температуре. В результате коксования из угля удаляются летучие вещества, и образуется прочный углеродистый материал – кокс.
Загрузка шихты в доменную печь
Шихта, состоящая из подготовленной руды, кокса и флюсов (веществ, добавляемых для образования легкоплавкого шлака), загружается в доменную печь сверху. Загрузка осуществляется с помощью скипового подъемника или конвейерной системы. Важно обеспечить равномерное распределение шихты по сечению печи, чтобы газы могли свободно проходить через слой материала.
Роль флюсов
Флюсы, такие как известняк или доломит, играют важную роль в процессе доменной плавки. Они связывают пустую породу и золу кокса, образуя легкоплавкий шлак, который отделяется от чугуна. Шлак также защищает чугун от окисления и удаляет из него серу.

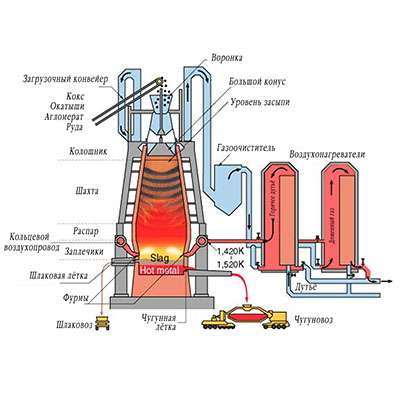

Зоны доменной печи и протекающие в них процессы
Внутри доменной печи можно выделить несколько зон, в каждой из которых протекают определенные физико-химические процессы. Эти зоны характеризуются различной температурой и составом газовой среды.
Зона сушки и подогрева
В верхней части печи, в зоне сушки и подогрева, шихта нагревается отходящими газами до температуры 200-400 °C. При этом испаряется влага, и удаляются летучие вещества из шихты. Эта зона играет важную роль в подготовке шихты к дальнейшим процессам.
Зона восстановления
В зоне восстановления происходит восстановление оксидов железа до металлического железа. Этот процесс осуществляется под действием монооксида углерода (CO) и водорода (H2), образующихся при сгорании кокса. Температура в этой зоне достигает 800-1200 °C.
Основные реакции восстановления:
- 3Fe2O3 + CO → 2Fe3O4 + CO2
- Fe3O4 + CO → 3FeO + CO2
- FeO + CO → Fe + CO2
Зона науглероживания
В зоне науглероживания металлическое железо насыщается углеродом, образуя чугун. Этот процесс происходит при высокой температуре (1200-1500 °C) и высоком содержании углерода в газовой среде. Науглероживание снижает температуру плавления железа и улучшает его литейные свойства.
Зона плавления
В зоне плавления происходит плавление науглероженного железа и шлака. Температура в этой зоне достигает 1500-1600 °C. Жидкий чугун и шлак стекают вниз печи, в горн.
Горн
В горне скапливаются жидкий чугун и шлак. Чугун выпускают из горна через чугунную летку, а шлак – через шлаковую летку. Горн является самой горячей частью доменной печи.
Футеровка доменной печи
Футеровка доменной печи – это внутреннее огнеупорное покрытие, которое защищает корпус печи от высоких температур и агрессивного воздействия расплавленных материалов. Футеровка изготавливается из различных огнеупорных материалов, таких как шамотный кирпич, динас, магнезит и другие. Выбор материала зависит от зоны печи и условий эксплуатации.
Требования к футеровке
Футеровка доменной печи должна обладать следующими свойствами:
- Высокая огнеупорность
- Устойчивость к термическим ударам
- Химическая стойкость к шлаку и газам
- Низкая теплопроводность
Вдувание дутья
В нижнюю часть доменной печи, через фурмы, вдувается горячий воздух – дутье. Дутье обеспечивает сгорание кокса и поддержание высокой температуры в печи. Для повышения эффективности процесса дутье подогревается в воздухонагревателях до температуры 1000-1200 °C. Иногда в дутье добавляют кислород или природный газ для интенсификации процесса горения.
Роль кислорода
Добавление кислорода в дутье увеличивает температуру горения кокса и снижает расход кокса на выплавку чугуна. Это также позволяет повысить производительность печи.
Выпуск чугуна и шлака
Жидкий чугун и шлак периодически выпускают из горна через летку. Чугун направляют в чугуновозы для транспортировки на сталеплавильное производство. Шлак отводят в шлаковые отвалы или используют для производства строительных материалов.
Переработка шлака
Доменный шлак является ценным побочным продуктом доменной плавки. Он используется для производства цемента, щебня, минеральной ваты и других строительных материалов. Переработка шлака позволяет снизить нагрузку на окружающую среду и получить дополнительную прибыль.
Утилизация доменного газа
Доменный газ, образующийся в процессе доменной плавки, содержит большое количество монооксида углерода (CO) и является горючим. Он используется в качестве топлива для нагрева дутья в воздухонагревателях, для производства электроэнергии и для других целей. Утилизация доменного газа позволяет снизить выбросы вредных веществ в атмосферу и сэкономить топливо.
Состав доменного газа
Состав доменного газа зависит от условий плавки и используемого сырья, но обычно содержит:
- CO (20-30%)
- N2 (45-55%)
- CO2 (10-20%)
- H2 (2-5%)
Современные тенденции в доменном производстве
Современные тенденции в доменном производстве направлены на повышение эффективности, снижение энергопотребления и уменьшение воздействия на окружающую среду. Это достигается за счет использования новых технологий, таких как вдувание пылеугольного топлива, использование кислородного дутья, внедрение автоматизированных систем управления и оптимизация состава шихты.
Вдувание пылеугольного топлива
Вдувание пылеугольного топлива (ПУТ) позволяет частично заменить кокс углем, что снижает затраты на производство чугуна. Пылеугольное топливо вдувается в доменную печь вместе с дутьем.
Кислородное дутье
Использование кислородного дутья позволяет увеличить температуру горения кокса и снизить расход кокса. Это также позволяет повысить производительность печи.
Автоматизированные системы управления
Автоматизированные системы управления (АСУ) позволяют контролировать и оптимизировать параметры процесса доменной плавки, такие как температура, давление, состав газовой среды и другие. Это позволяет повысить стабильность процесса и улучшить качество чугуна.
Оптимизация состава шихты
Оптимизация состава шихты позволяет снизить расход кокса и улучшить качество чугуна. Это достигается за счет использования более качественного железорудного сырья, добавления легирующих элементов и тщательного контроля за соотношением компонентов шихты.
Все эти усовершенствования значительно влияют на экономическую эффективность и экологическую безопасность доменного производства, делая его более конкурентоспособным в современном мире.
