Как выбрать и подключить счетчик электроэнергии

Современный мир немыслим без электричества. Электроэнергия питает наши дома, офисы, предприятия и транспорт. Для учета потребленной электроэнергии используются специальные устройства – счетчики электроэнергии. Правильный выбор и грамотное подключение этих устройств являются залогом не только корректного учета, но и безопасности вашего дома.

Типы счетчиков электроэнергии

Существует несколько основных типов счетчиков электроэнергии, каждый из которых имеет свои особенности, преимущества и недостатки. Разберем наиболее распространенные варианты:

Индукционные (электромеханические) счетчики

Это самые старые и простые типы счетчиков. Они работают на основе вращения алюминиевого диска под воздействием магнитных полей, создаваемых током и напряжением. Скорость вращения диска пропорциональна потребляемой мощности. Механический счетчик фиксирует количество оборотов диска и отображает его на роликовом счетном механизме.

Преимущества индукционных счетчиков:

• Простота конструкции и надежность.
• Низкая стоимость.
• Устойчивость к перепадам напряжения.

Недостатки индукционных счетчиков:

• Низкая точность, особенно при малых нагрузках.
• Возможность хищения электроэнергии (скручивание).
• Невозможность учета по нескольким тарифам.
• Ограниченные функциональные возможности.

Электронные счетчики

Электронные счетчики, в отличие от индукционных, используют электронные компоненты для измерения и учета электроэнергии. Они более точные и функциональные, чем индукционные счетчики. Результаты измерений отображаются на цифровом дисплее.

Преимущества электронных счетчиков:

• Высокая точность измерений.
• Возможность учета по нескольким тарифам (день/ночь).
• Защита от хищения электроэнергии.
• Наличие дополнительных функций (отображение текущей мощности, напряжения, тока).
• Возможность дистанционного снятия показаний.

Недостатки электронных счетчиков:

• Более высокая стоимость по сравнению с индукционными счетчиками.
• Чувствительность к перепадам напряжения (требуется защита).
• Более сложная конструкция, требующая квалифицированного ремонта.

Однофазные и трехфазные счетчики

Помимо типа измерительного механизма, счетчики электроэнергии различаются по количеству фаз, которые они могут учитывать. Однофазные счетчики используются в сетях с напряжением 220 В, а трехфазные – в сетях с напряжением 380 В. Выбор типа счетчика зависит от типа электросети в вашем доме или квартире.

Как выбрать счетчик электроэнергии

Выбор счетчика электроэнергии – ответственная задача, от которой зависит точность учета потребленной электроэнергии и ваша безопасность. При выборе следует учитывать несколько факторов:

Тип электросети

Первое, что необходимо определить – это тип электросети в вашем доме или квартире. Если у вас однофазная сеть (220 В), вам нужен однофазный счетчик. Если у вас трехфазная сеть (380 В), вам нужен трехфазный счетчик. Неправильный выбор типа счетчика приведет к неправильному учету электроэнергии и может повредить оборудование.

Класс точности

Класс точности счетчика – это показатель, который определяет допустимую погрешность измерений. Чем меньше класс точности, тем точнее счетчик. Для бытовых нужд обычно используются счетчики класса точности 2.0. Для коммерческого учета могут использоваться счетчики более высокого класса точности (1.0 или 0.5).

Номинальный и максимальный ток

Номинальный ток – это ток, при котором счетчик работает в нормальном режиме. Максимальный ток – это ток, который счетчик может выдержать кратковременно без повреждений. При выборе счетчика необходимо учитывать суммарную мощность всех электроприборов в вашем доме или квартире. Номинальный и максимальный ток счетчика должны быть достаточными для покрытия этой мощности с небольшим запасом.

Наличие дополнительных функций

Современные электронные счетчики могут обладать различными дополнительными функциями, такими как учет по нескольким тарифам (день/ночь), отображение текущей мощности, напряжения и тока, а также возможность дистанционного снятия показаний. Наличие этих функций может быть полезным для оптимизации потребления электроэнергии и удобства учета.

Производитель и цена

При выборе счетчика также следует учитывать производителя и цену. Рекомендуется выбирать счетчики известных производителей, которые имеют хорошую репутацию и предоставляют гарантию на свою продукцию. Цена счетчика зависит от его типа, класса точности, функциональности и производителя.

Подключение счетчика электроэнергии

Подключение счетчика электроэнергии – это работа, требующая квалификации и опыта. Неправильное подключение может привести к поражению электрическим током, повреждению оборудования и неправильному учету электроэнергии. Поэтому подключение счетчика следует доверять только квалифицированным электрикам.

Подготовительные работы

Перед подключением счетчика необходимо выполнить ряд подготовительных работ:

• Отключить электропитание. Убедитесь, что электропитание отключено, проверив отсутствие напряжения на вводных клеммах.
• Подготовить необходимые инструменты и материалы. Вам понадобятся отвертки, плоскогубцы, кусачки, тестер напряжения, изолента, провода и сам счетчик.
• Изучить схему подключения счетчика. Схема подключения обычно указана на корпусе счетчика или в инструкции к нему.

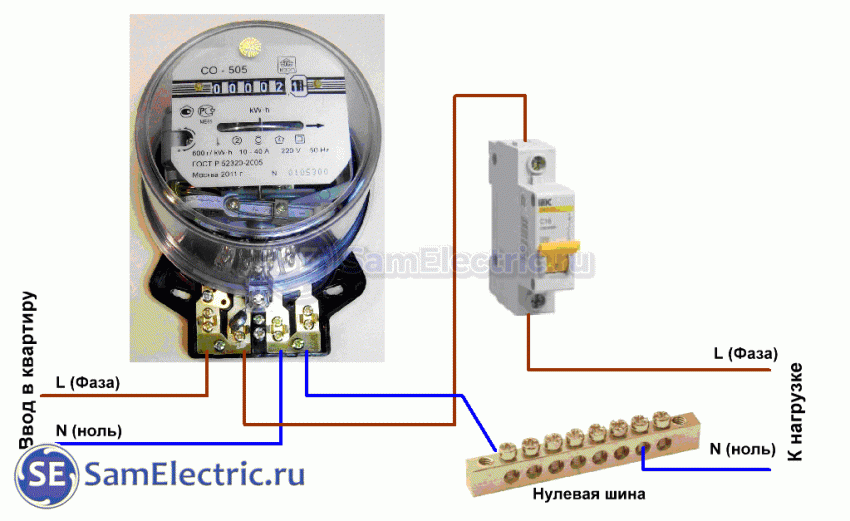

Схема подключения однофазного счетчика

Однофазный счетчик имеет четыре клеммы:

1. Вход фазы (L).
2. Выход фазы (L).
3. Вход нуля (N).
4. Выход нуля (N).

Фазный провод от вводного автомата подключается к клемме 1 (вход фазы). Фазный провод, идущий к электропроводке дома или квартиры, подключается к клемме 2 (выход фазы). Нулевой провод от вводного автомата подключается к клемме 3 (вход нуля). Нулевой провод, идущий к электропроводке дома или квартиры, подключается к клемме 4 (выход нуля).

Схема подключения трехфазного счетчика

Трехфазный счетчик имеет больше клемм, чем однофазный. Схема подключения трехфазного счетчика зависит от типа счетчика и схемы электросети. Поэтому перед подключением необходимо внимательно изучить схему подключения, указанную на корпусе счетчика или в инструкции к нему.

Проверка правильности подключения

После подключения счетчика необходимо проверить правильность подключения. Для этого необходимо включить электропитание и убедиться, что счетчик правильно считает электроэнергию. Также необходимо проверить отсутствие коротких замыканий и утечек тока.

Замена счетчика электроэнергии

Замена счетчика электроэнергии может потребоваться в следующих случаях:

• Истечение срока эксплуатации счетчика. Срок эксплуатации счетчика указан в паспорте на счетчик.
• Выход счетчика из строя. Если счетчик перестал считать электроэнергию или показывает неправильные показания, его необходимо заменить.
• Переход на многотарифный учет электроэнергии. Для учета по нескольким тарифам необходимо установить электронный счетчик с функцией многотарифного учета.

Замена счетчика электроэнергии также является работой, требующей квалификации и опыта. Поэтому замену счетчика следует доверять только квалифицированным электрикам.

Учет электроэнергии и экономия

Правильный учет электроэнергии и экономия – это важные аспекты, позволяющие снизить расходы на электроэнергию и бережно относиться к природным ресурсам.

Многотарифный учет

Многотарифный учет электроэнергии позволяет платить за электроэнергию по разным тарифам в зависимости от времени суток. Обычно существует два тарифа: дневной и ночной. Ночной тариф, как правило, ниже дневного. Использование электроприборов с высоким энергопотреблением (стиральные машины, посудомоечные машины, электронагреватели) в ночное время позволяет значительно снизить расходы на электроэнергию.

Энергосберегающие технологии

Использование энергосберегающих технологий позволяет значительно снизить потребление электроэнергии. К энергосберегающим технологиям относятся:

• Использование энергосберегающих ламп.
• Использование бытовой техники класса энергоэффективности А, А+ и выше.
• Утепление дома или квартиры.
• Использование солнечных батарей и ветрогенераторов.

Регулярная проверка электропроводки

Регулярная проверка электропроводки позволяет выявить и устранить неисправности, которые могут приводить к утечкам тока и повышенному потреблению электроэнергии.
