Однофазные и трехфазные счетчики электроэнергии: Различия, принципы работы и выбор

Современный мир немыслим без электроэнергии. Она питает наши дома, предприятия, транспорт и бесчисленное множество устройств, делая нашу жизнь комфортной и продуктивной. Точный учет потребленной электроэнергии – это не только вопрос справедливости и экономии, но и важный элемент эффективного управления энергетическими ресурсами. Для этих целей используются электросчетчики, приборы, которые фиксируют количество электроэнергии, потребленной конкретным объектом за определенный период времени. В этой статье мы подробно рассмотрим одно- и трехфазные счетчики электроэнергии, их различия, принципы работы, области применения, а также критерии выбора подходящего прибора.

Различия между Однофазными и Трехфазными Сетями

Прежде чем углубляться в устройство и особенности счетчиков, необходимо понять разницу между однофазными и трехфазными электрическими сетями. Это ключевой момент, определяющий, какой тип счетчика необходим в конкретном случае.

Однофазные Сети

Однофазная сеть – это система электроснабжения, в которой используется один проводник под напряжением (фаза) и один нейтральный проводник (ноль). Напряжение в такой сети обычно составляет 220-240 вольт. Однофазные сети наиболее распространены в жилых домах, квартирах и небольших офисах, где потребление электроэнергии относительно невелико. Большинство бытовых приборов, таких как телевизоры, холодильники, стиральные машины и осветительные приборы, рассчитаны на работу от однофазной сети.

Трехфазные Сети

Трехфазная сеть состоит из трех проводников под напряжением (трех фаз) и одного нейтрального проводника (ноль). Напряжение между фазами в такой сети обычно составляет 380-415 вольт, а напряжение между фазой и нулем – 220-240 вольт. Трехфазные сети используются в промышленности, на крупных предприятиях, в коммерческих зданиях и в других местах, где требуется большая мощность. Они позволяют подключать мощное оборудование, такое как электродвигатели, сварочные аппараты и промышленные станки. Преимущество трехфазной сети заключается в более равномерном распределении нагрузки и возможности передачи большей мощности по сравнению с однофазной сетью.

Однофазные Счетчики Электроэнергии

Однофазные счетчики предназначены для учета электроэнергии в однофазных сетях. Они просты в устройстве и эксплуатации, и их установка не требует специальных навыков. Существует два основных типа однофазных счетчиков: индукционные (механические) и электронные.

Индукционные Однофазные Счетчики

Индукционные счетчики – это классический тип электросчетчиков, который до сих пор широко используется. Принцип их работы основан на взаимодействии магнитных полей, создаваемых током в катушках. Внутри счетчика находится алюминиевый диск, который вращается под воздействием этих магнитных полей. Скорость вращения диска пропорциональна потребляемой мощности. Количество оборотов диска регистрируется счетным механизмом, который отображает показания на циферблате.

Преимущества индукционных счетчиков:

• Простота конструкции и надежность.
• Низкая стоимость.
• Устойчивость к перепадам напряжения.

Недостатки индукционных счетчиков:

• Низкая точность измерений, особенно при малых нагрузках.
• Чувствительность к внешним магнитным полям.
• Ограниченные функциональные возможности.
• Невозможность дистанционного считывания показаний.

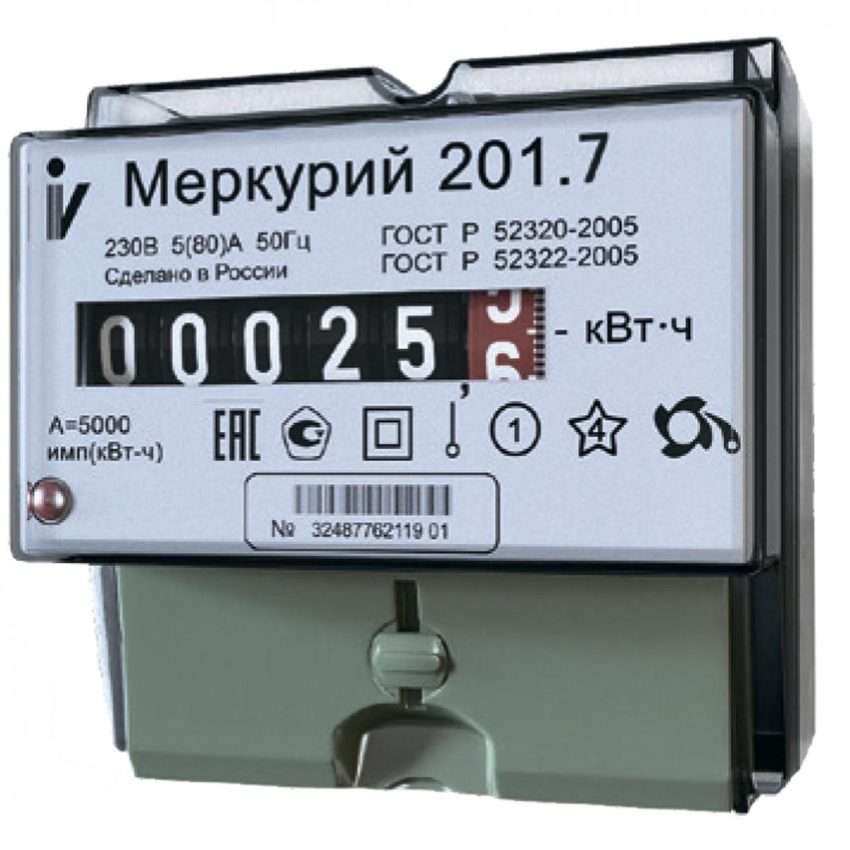

Электронные Однофазные Счетчики

Электронные счетчики – это более современные устройства, которые используют микроэлектронику для измерения и учета электроэнергии. Они преобразуют ток и напряжение в цифровые сигналы, которые обрабатываются микропроцессором. Результаты измерений отображаются на цифровом дисплее.

Преимущества электронных счетчиков:

• Высокая точность измерений.
• Широкий диапазон измеряемых токов и напряжений.
• Возможность многотарифного учета электроэнергии.
• Возможность дистанционного считывания показаний.
• Защита от несанкционированного доступа.
• Наличие дополнительных функций, таких как измерение напряжения, тока и мощности.

Недостатки электронных счетчиков:

• Более высокая стоимость по сравнению с индукционными счетчиками.
• Чувствительность к перенапряжениям и импульсным помехам в сети.

Трехфазные Счетчики Электроэнергии

Трехфазные счетчики предназначены для учета электроэнергии в трехфазных сетях. Они используются в промышленности, на предприятиях и в других местах, где требуется учет больших объемов потребляемой электроэнергии. Как и однофазные счетчики, трехфазные счетчики могут быть индукционными или электронными.

Индукционные Трехфазные Счетчики

Индукционные трехфазные счетчики работают по тому же принципу, что и однофазные, но имеют более сложную конструкцию. Они содержат три измерительных элемента, каждый из которых измеряет ток и напряжение в одной из фаз. Суммарная мощность, потребляемая по всем трем фазам, регистрируется счетным механизмом.

Преимущества индукционных трехфазных счетчиков:

• Простота конструкции и надежность.
• Относительно низкая стоимость.
• Устойчивость к перепадам напряжения.

Недостатки индукционных трехфазных счетчиков:

• Низкая точность измерений, особенно при неравномерной нагрузке по фазам.
• Чувствительность к внешним магнитным полям.
• Ограниченные функциональные возможности.
• Невозможность дистанционного считывания показаний.

Электронные Трехфазные Счетчики

Электронные трехфазные счетчики – это современные устройства, которые обеспечивают высокую точность измерений и обладают широким набором функций. Они измеряют ток и напряжение в каждой фазе, а также активную, реактивную и полную мощность. Результаты измерений отображаются на цифровом дисплее и могут передаваться по каналам связи для дистанционного считывания и анализа.

Преимущества электронных трехфазных счетчиков:

• Высокая точность измерений при любой нагрузке.
• Возможность многотарифного учета электроэнергии.
• Возможность дистанционного считывания показаний и мониторинга параметров сети.
• Защита от несанкционированного доступа и хищения электроэнергии.
• Наличие дополнительных функций, таких как измерение гармоник, регистрация событий и ведение журналов.

Недостатки электронных трехфазных счетчиков:

• Более высокая стоимость по сравнению с индукционными счетчиками.
• Чувствительность к перенапряжениям и импульсным помехам в сети.

Как выбрать Подходящий Счетчик Электроэнергии

Выбор подходящего счетчика электроэнергии – это ответственная задача, которая требует учета множества факторов. Необходимо учитывать тип сети (однофазная или трехфазная), потребляемую мощность, требования к точности измерений, наличие дополнительных функций и, конечно же, бюджет.

Критерии выбора Однофазного Счетчика

При выборе однофазного счетчика следует обратить внимание на следующие параметры:

• Тип счетчика: Электронный счетчик предпочтительнее индукционного, так как он обеспечивает более высокую точность измерений и обладает широким набором функций.
• Класс точности: Класс точности показывает, насколько точно счетчик измеряет электроэнергию. Для бытовых нужд достаточно счетчика класса точности 2.0 или 1.0.
• Номинальный ток: Номинальный ток – это ток, при котором счетчик работает в нормальном режиме. Номинальный ток счетчика должен соответствовать максимальному току, потребляемому электроприборами в доме.
• Наличие дополнительных функций: Некоторые электронные счетчики имеют дополнительные функции, такие как многотарифный учет, дистанционное считывание показаний и защита от несанкционированного доступа.
• Производитель: Выбирайте счетчики известных и надежных производителей, чтобы быть уверенным в их качестве и долговечности.

Критерии выбора Трехфазного Счетчика

При выборе трехфазного счетчика необходимо учитывать следующие факторы:

• Тип подключения: Трехфазные счетчики могут подключаться напрямую или через трансформаторы тока. Выбор типа подключения зависит от величины тока в сети.
• Класс точности: Для промышленных предприятий и коммерческих зданий требуется более высокая точность измерений, поэтому рекомендуется выбирать счетчики класса точности 0.5S или 0.2S.
• Номинальный и максимальный ток: Номинальный и максимальный ток счетчика должны соответствовать максимальному току, потребляемому электрооборудованием на предприятии.
• Наличие дополнительных функций: Электронные трехфазные счетчики могут иметь множество дополнительных функций, таких как измерение активной, реактивной и полной мощности, учет по нескольким тарифам, дистанционное считывание показаний, регистрация событий и ведение журналов.
• Интерфейсы связи: Для интеграции счетчика в систему автоматизированного учета электроэнергии (АСКУЭ) необходимо наличие интерфейсов связи, таких как RS-485, Ethernet или GSM.
• Производитель: Выбирайте счетчики известных и надежных производителей, чтобы обеспечить надежную и точную работу прибора в течение длительного времени.

Принцип работы однофазного и трехфазного счетчика электроэнергии

Работа однофазного и трехфазного счетчика электроэнергии, несмотря на различия в конструкции и применении, основана на общих физических принципах. Рассмотрим подробнее принцип действия каждого типа счетчика.

Принцип работы однофазного счетчика

Как уже упоминалось, однофазные счетчики делятся на индукционные и электронные. Принцип работы индукционного счетчика основан на создании вращающегося магнитного поля, которое воздействует на алюминиевый диск. Ток, протекающий через катушки счетчика, создает магнитное поле, пропорциональное величине тока. Напряжение, приложенное к другой катушке, также создает магнитное поле, пропорциональное напряжению. Взаимодействие этих двух магнитных полей создает вращающий момент, который приводит в движение алюминиевый диск. Скорость вращения диска пропорциональна потребляемой мощности, а количество оборотов диска регистрируется счетным механизмом.

В электронных однофазных счетчиках ток и напряжение преобразуются в цифровые сигналы с помощью аналого-цифровых преобразователей (АЦП). Микропроцессор обрабатывает эти сигналы и вычисляет потребляемую мощность. Результаты измерений отображаются на цифровом дисплее.

Принцип работы трехфазного счетчика

Трехфазные счетчики также могут быть индукционными или электронными. Индукционные трехфазные счетчики имеют три измерительных элемента, каждый из которых измеряет ток и напряжение в одной из фаз. Вращающие моменты, создаваемые каждым измерительным элементом, суммируются, и суммарный момент приводит в движение общий алюминиевый диск. Количество оборотов диска пропорционально суммарной потребляемой мощности по всем трем фазам.

В электронных трехфазных счетчиках ток и напряжение в каждой фазе преобразуются в цифровые сигналы с помощью АЦП. Микропроцессор обрабатывает эти сигналы и вычисляет активную, реактивную и полную мощность по каждой фазе, а также суммарную мощность по всем трем фазам. Результаты измерений отображаются на цифровом дисплее и могут передаваться по каналам связи.

Монтаж и Подключение Счетчиков Электроэнергии

Монтаж и подключение счетчиков электроэнергии – это ответственная работа, которая должна выполняться квалифицированными специалистами с соблюдением всех правил и норм электробезопасности. Неправильное подключение счетчика может привести к неправильному учету электроэнергии, повреждению оборудования и даже к поражению электрическим током.

Монтаж и Подключение Однофазного Счетчика

Монтаж однофазного счетчика включает в себя следующие этапы:

1. Отключение электропитания. Перед началом работ необходимо обесточить электрическую сеть, отключив вводной автоматический выключатель.
2. Установка счетчика на DIN-рейку или специальную панель. Счетчик должен быть установлен в сухом и доступном месте.
3. Подключение проводов к клеммам счетчика в соответствии со схемой подключения, указанной на корпусе счетчика. Важно правильно подключить фазный и нейтральный проводники.
4. Проверка правильности подключения. После подключения необходимо проверить правильность подключения проводов и надежность их фиксации в клеммах.
5. Включение электропитания. После проверки можно включить вводной автоматический выключатель и убедиться в правильной работе счетчика.

Монтаж и Подключение Трехфазного Счетчика

Монтаж трехфазного счетчика требует более высокой квалификации и опыта. Этапы монтажа аналогичны монтажу однофазного счетчика, но с учетом большего количества проводов и более сложной схемы подключения.

1. Отключение электропитания.
2. Установка счетчика на DIN-рейку или специальную панель.
3. Подключение проводов к клеммам счетчика в соответствии со схемой подключения. Важно правильно подключить фазные и нейтральный проводники, а также, при необходимости, трансформаторы тока.
4. Проверка правильности подключения. Особое внимание следует уделить правильности подключения трансформаторов тока, если они используются.
5. Включение электропитания. После проверки можно включить вводной автоматический выключатель и убедиться в правильной работе счетчика.

Поверка Счетчиков Электроэнергии

Поверка счетчиков электроэнергии – это обязательная процедура, которая проводится с целью подтверждения соответствия счетчика установленным требованиям точности. Периодичность поверки устанавливается нормативными документами и зависит от типа счетчика и условий эксплуатации. Счетчик, не прошедший поверку, не может использоваться для коммерческого учета электроэнергии.

Когда необходима поверка

• По истечении межповерочного интервала, установленного для данного типа счетчика.
• После ремонта счетчика.
• При сомнениях в правильности показаний счетчика.
• По требованию энергоснабжающей организации.

Где проводится поверка

Поверка счетчиков электроэнергии проводится в специализированных лабораториях, имеющих соответствующую аккредитацию. Результаты поверки оформляются в виде свидетельства о поверке, в котором указывается дата поверки, результаты измерений и заключение о пригодности счетчика к эксплуатации.

Таким образом, одно- и трехфазные счетчики играют важнейшую роль в учете и контроле потребления электроэнергии. Правильный выбор, установка и своевременная поверка счетчиков – это залог точного учета и экономии электроэнергии.

Выбор между одно- и трехфазным счетчиком зависит от типа электрической сети и потребляемой мощности. Электронные счетчики, хоть и дороже, обеспечивают более высокую точность и функциональность. Помните, что монтаж и подключение счетчиков должны выполняться только квалифицированными специалистами. Своевременная поверка гарантирует точность учета электроэнергии. Правильный учет электроэнергии способствует эффективному использованию ресурсов и снижению затрат.
